Przy montażu gniazdka albo podłączaniu inteligentnego włącznika często pojawia się proste pytanie, po której stronie jest faza w gniazdku. W Polsce przyjmuje się, że przy bolcu ochronnym u góry przewód fazowy znajduje się po lewej stronie, ale sam wygląd gniazda nigdy nie zastępuje pomiaru. Pokażę, jak rozpoznać przewody, sprawdzić układ i uniknąć błędów, które mogą zakończyć się porażeniem.
Najważniejsza zasada zależy od orientacji gniazdka i pomiaru
- Lewa strona to przyjęte miejsce przewodu fazowego w polskim gniazdku typu E, gdy bolec ochronny znajduje się u góry.
- Prawa strona jest zwykle przeznaczona dla przewodu neutralnego N.
- Bolec ochronny łączy się z przewodem PE w żółto-zielonej izolacji.
- Kolory przewodów pomagają, ale w starej lub przerabianej instalacji nie wolno ufać im bez pomiaru.
- Najbezpieczniejsza kontrola wymaga dwubiegunowego wskaźnika napięcia i zachowania zasad bezpieczeństwa.
Po lewej stronie, ale tylko przy właściwym ustawieniu
Patrząc na typowe polskie gniazdko od frontu, z bolcem ochronnym u góry, faza oznaczona symbolem L powinna znajdować się po lewej stronie. Po prawej podłącza się przewód neutralny N, a bolec łączy z przewodem ochronnym PE.
| Element gniazdka | Oznaczenie | Typowe położenie | Rola |
|---|---|---|---|
| Przewód fazowy | L | Lewa strona | Doprowadza napięcie |
| Przewód neutralny | N | Prawa strona | Zamyka obwód elektryczny |
| Przewód ochronny | PE | Bolec | Chroni przed skutkami uszkodzenia izolacji |
To zasada montażowa i dobra praktyka, a nie gwarancja, że każde istniejące gniazdko zostało tak wykonane. Wystarczy, że mechanizm obrócono o 180 stopni, przewody zamieniono miejscami albo instalację wykonano wiele lat temu. Wtedy faza może pojawić się po prawej stronie, mimo że gniazdko wygląda zupełnie normalnie.
Trzeba też odróżnić gniazdo typu E od gniazd typu Schuko. Wtyczka Schuko jest odwracalna, dlatego urządzenie może otrzymać fazę raz z jednej, a raz z drugiej strony. Z tego powodu nie każde urządzenie ma stałe położenie L i N, nawet gdy samo gniazdo zostało podłączone zgodnie z polską praktyką.
Dlaczego położenie fazy ma znaczenie
W wielu prostych urządzeniach zasilanych prądem przemiennym zamiana L i N nie spowoduje widocznej różnicy w działaniu. Silnik, ładowarka czy zasilacz nadal mogą pracować poprawnie. Nie oznacza to jednak, że układ jest obojętny z punktu widzenia bezpieczeństwa.
Przy prawidłowym podłączeniu łatwiej zachować przewidywalny układ instalacji i poprawnie wykonywać pomiary. Ma to znaczenie zwłaszcza przy urządzeniach, w których wyłącznik powinien odcinać przewód fazowy, a nie neutralny. Dotyczy to między innymi części opraw oświetleniowych, sterowników i niektórych urządzeń automatyki domowej.
W inteligentnym domu problem widać szczególnie przy montażu modułów dopuszkowych. Oznaczenia L, N, L1 lub L2 opisują konkretne zaciski, a ich pomylenie może uszkodzić urządzenie albo pozostawić niebezpieczne napięcie tam, gdzie użytkownik spodziewa się odłączenia zasilania. Sam fakt, że moduł się uruchomił, nie potwierdza poprawnego montażu.
Nie ma też sensu kierować się wyłącznie tym, że urządzenie działa. W elektryce poprawność połączenia ocenia się na podstawie schematu, oznaczeń i pomiaru, a nie wyłącznie po efekcie końcowym.
Jak sprawdzić, gdzie naprawdę jest faza
Jeżeli chcę ustalić położenie przewodu fazowego, nie zgaduję na podstawie koloru ani strony otworu. Najpewniejszym rozwiązaniem dla osoby, która ma odpowiednie przygotowanie, jest dwubiegunowy wskaźnik napięcia. Pokazuje on obecność napięcia między konkretnymi punktami i jest bardziej miarodajny niż popularny śrubokręt z neonówką.
Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?
Pomiar w działającym gniazdku
Pomiar napięcia w gniazdku wykonuje się przy obecnym zasilaniu, dlatego wiąże się z realnym ryzykiem porażenia. Przed użyciem przyrządu trzeba sprawdzić jego stan, znać sposób obsługi i nie dotykać metalowych części sond. Jeśli nie masz doświadczenia z pomiarami pod napięciem, bezpieczniej zlecić tę czynność elektrykowi.
- Ustaw gniazdko tak, aby bolec ochronny znajdował się u góry.
- Sprawdź wskaźnik zgodnie z instrukcją producenta.
- Zmierz napięcie między lewym otworem a prawym otworem.
- Porównaj wynik między lewym otworem a bolcem oraz prawym otworem a bolcem.
- Po zakończeniu pomiaru nie rozbieraj gniazdka bez wcześniejszego odłączenia obwodu i potwierdzenia braku napięcia.
| Sprawdzane punkty | Typowy wynik | Co sugeruje |
|---|---|---|
| Lewa strona - prawa strona | Około 230 V | Między L i N występuje napięcie |
| Lewa strona - bolec PE | Około 230 V | Lewa strona jest prawdopodobnie fazą |
| Prawa strona - bolec PE | Blisko 0 V | Prawa strona jest prawdopodobnie przewodem neutralnym |
Podane wartości są orientacyjne. Wynik może się zmieniać zależnie od instalacji, obciążenia i dokładności miernika. Brak oczekiwanego napięcia nie oznacza automatycznie, że przewód jest bezpieczny, dlatego przy nietypowych wskazaniach nie należy kontynuować pracy na własną rękę.
Śrubokręt neonowy może zaświecić się przy napięciu indukowanym albo nie zadziałać prawidłowo przy słabym kontakcie. Traktuję go co najwyżej jako szybki sygnał pomocniczy, nigdy jako podstawę do decyzji o bezpieczeństwie instalacji.
Kolory przewodów pomagają, ale nie rozstrzygają

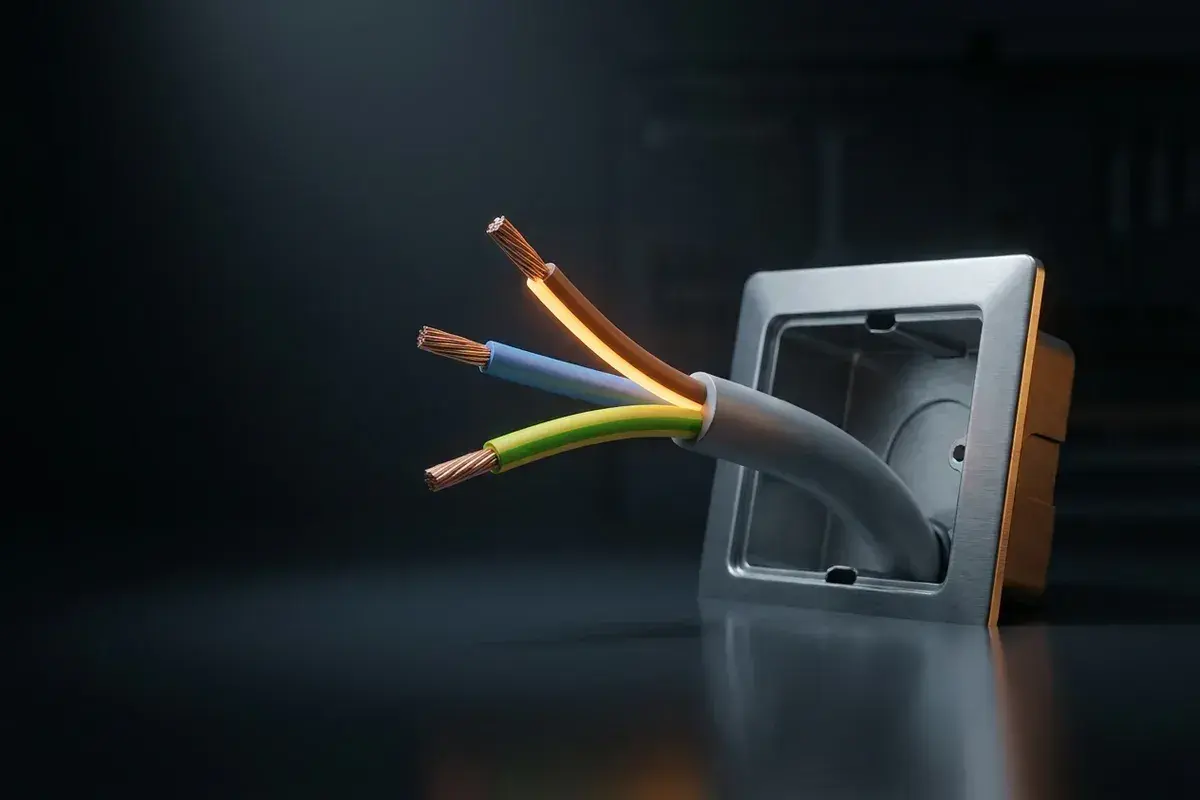

W nowych instalacjach najczęściej spotkasz przewód fazowy w kolorze brązowym, czarnym lub szarym, neutralny w kolorze niebieskim, a ochronny żółto-zielonym. Są to ważne oznaczenia, lecz osoba wykonująca wcześniejsze prace mogła podłączyć żyły niezgodnie z kolorystyką albo wykorzystać stary przewód w nietypowy sposób.
- Brązowy, czarny lub szary zwykle oznacza żyłę fazową.
- Niebieski powinien pełnić funkcję przewodu neutralnego.
- Żółto-zielony jest zarezerwowany dla przewodu ochronnego PE i nie wolno używać go jako fazy.
W instalacjach aluminiowych i starszych układach kolor izolacji może być inny, a czasem przewód ochronny w nowoczesnym rozumieniu nie występuje wcale. Szczególną ostrożność zachowuję przy gniazdach z mostkiem między zaciskiem neutralnym a bolcem, bo taki układ nie jest tym samym co współczesna instalacja z osobnym przewodem PE.
Przy wymianie gniazdka patrz także na oznaczenia na jego korpusie. Zacisk opisany jako L służy do fazy, N do przewodu neutralnego, a symbol uziemienia do przewodu ochronnego. Ostateczną decyzję powinien jednak potwierdzić pomiar i ocena całego obwodu.
Co zrobić, gdy faza znajduje się po prawej stronie
Najpierw sprawdź, czy gniazdko nie zostało zamontowane w odmiennej orientacji. Jeśli bolec jest na dole, ocena lewej i prawej strony zmienia się względem standardowego widoku. W gniazdach odwracalnych albo bez wyraźnie ustalonego położenia również nie należy wyciągać wniosków wyłącznie z geometrii.
Jeżeli pomiar potwierdzi fazę po prawej stronie, nie oznacza to od razu awarii całej instalacji. Może to być skutek zamienionych przewodów, wcześniejszej naprawy albo niedokładnego montażu. Przy okazji remontu warto uporządkować podłączenie, ale nie wolno zamieniać przewodów na chybił trafił, szczególnie w starym układzie z niepewną ochroną przeciwporażeniową.
Przed pracą trzeba wyłączyć właściwy wyłącznik nadprądowy, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia odpowiednim przyrządem. Jeśli nie potrafisz jednoznacznie wskazać przewodu fazowego, neutralnego i ochronnego, przerwij pracę. Koszt krótkiej kontroli elektryka jest niewielki w porównaniu z ryzykiem uszkodzenia sprzętu lub porażenia.
Prosty sposób na bezpieczną ocenę gniazdka
W polskim standardowym gniazdku typu E fazy należy spodziewać się po lewej stronie, patrząc od frontu z bolcem u góry. To dobra wskazówka przy montażu, ale nie dowód, że konkretna instalacja została wykonana poprawnie.
Najrozsądniejsza kolejność jest prosta: rozpoznaj typ gniazda, sprawdź oznaczenia, oceń stan instalacji i potwierdź układ pomiarem. Przy starych przewodach, braku bolca, nietypowych wynikach albo planowanym montażu urządzenia smart najlepiej od razu skorzystać z pomocy osoby z odpowiednimi kwalifikacjami.
Zapamiętaj więc dwie rzeczy: lewa strona to polska praktyka, a pomiar jest ważniejszy od domysłu. Dzięki temu łatwiej poprawnie podłączyć gniazdko i bezpiecznie rozwijać instalację elektryczną w domu.
