Na schemacie widzisz R1, C3, D2 albo tajemniczy kod nadrukowany na małym elemencie SMD i nie wiesz, od czego zacząć? Oznaczenia w elektronice pomagają rozpoznać funkcję podzespołu, jego wartość, polaryzację oraz sposób montażu. Poniżej pokazuję, jak czytać symbole, litery, kody barwne i nadruki spotykane w układach zasilania, automatyki domowej oraz prostych projektach DIY.
Najważniejsze zasady odczytywania symboli i kodów
- Litera i numer, na przykład R1 lub C4, identyfikują element na schemacie.
- Symbol graficzny pokazuje funkcję podzespołu, a nie jego rzeczywisty wygląd.
- Kod 472 na rezystorze SMD oznacza zwykle 4,7 kΩ, natomiast kod 104 na kondensatorze najczęściej 100 nF.
- Pasek na diodzie wskazuje zazwyczaj katodę, a na kondensatorze elektrolitycznym oznaczenie „-” wskazuje biegun ujemny.
- Nie każdy nadruk jest pełnym numerem katalogowym. Czasem zawiera kod producenta, datę lub serię produkcyjną.
Od czego zacząć czytanie schematu
Najpierw rozdzielam trzy informacje, które początkującym często się mieszają. Symbol graficzny mówi, jaką funkcję pełni element, oznaczenie typu R1 wskazuje jego miejsce w układzie, a napis 10 kΩ lub 100 nF podaje konkretny parametr.
Przykład jest prosty. R1 to pierwszy rezystor na danym schemacie, C2 to drugi kondensator, a D3 to trzecia dioda. Numer nie oznacza wartości elementu. Rezystor R1 może mieć 220 Ω, 1 kΩ albo 1 MΩ, dlatego zawsze trzeba odczytać również opis przy symbolu lub wykaz elementów.
W dokumentacji spotkasz najczęściej następujące oznaczenia literowe:
| Oznaczenie | Element | Co warto sprawdzić |
|---|---|---|
| R | Rezystor | Rezystancję, moc i tolerancję |
| C | Kondensator | Pojemność, napięcie i polaryzację |
| L | Cewka lub dławik | Indukcyjność i dopuszczalny prąd |
| D | Dioda, także LED | Typ, kierunek przewodzenia i prąd |
| Q | Tranzystor | Rodzaj, wyprowadzenia i maksymalne napięcia |
| U | Układ scalony | Numer katalogowy, obudowę i pin 1 |
| F | Bezpiecznik | Prąd znamionowy i charakterystykę |
| J | Złącze | Numer pinów i sposób połączenia |
| SW | Przełącznik lub przycisk | Stan spoczynkowy oraz typ styków |
To popularny system, ale nie absolutna reguła. W starszych schematach, projektach hobbystycznych i dokumentacji różnych producentów litery mogą się różnić. Gdy mam wątpliwość, sprawdzam legendę schematu oraz listę BOM, czyli zestawienie wszystkich komponentów.

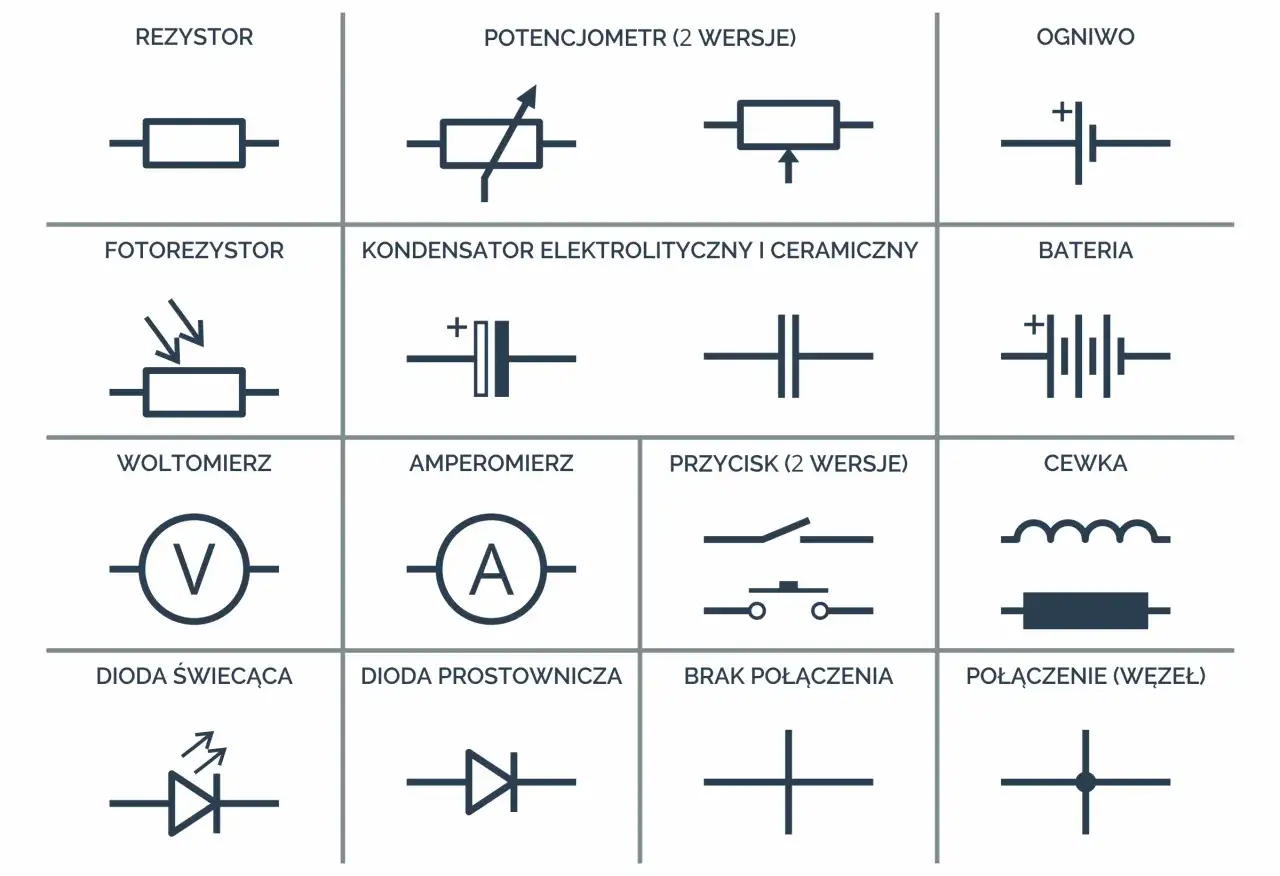

Symbole pasywnych elementów, które trzeba rozpoznawać odruchowo
Najwięcej czasu na początku oszczędza znajomość trzech grup elementów. Rezystor ogranicza prąd, kondensator magazynuje ładunek i filtruje zmiany napięcia, a cewka przeciwstawia się zmianom prądu. W praktyce te trzy podzespoły występują niemal w każdym układzie, od zasilacza LED po sterownik rolet.
Rezystor i potencjometr
Rezystor na schemacie ma zwykle postać prostokąta, choć w niektórych materiałach spotkasz także symbol zygzakowaty. Przy symbolu pojawia się wartość, na przykład 330 Ω, 4,7 kΩ albo 1 MΩ. Litera k oznacza tysiąc, a M milion, więc 4,7 kΩ to 4700 Ω.
Potencjometr rozpoznasz po dodatkowej strzałce wskazującej ruchomy suwak. To ważne rozróżnienie, ponieważ potencjometr może służyć do regulacji jasności, głośności lub progu zadziałania czujnika, a zwykły rezystor ma stałą wartość.
Kondensator zwykły i elektrolityczny
Podstawowy symbol kondensatora tworzą dwie równoległe okładki. Jeśli jedna z nich jest zakrzywiona albo przy symbolu pojawia się znak plus, mamy do czynienia z elementem spolaryzowanym. Kondensatora elektrolitycznego nie wolno podłączyć odwrotnie, bo może się przegrzać, uszkodzić, a w skrajnym przypadku rozerwać.
Na obudowie elektrolitu pasek często wskazuje biegun ujemny. Nie traktuję jednak samego wyglądu jako wystarczającego potwierdzenia. Ostatecznie sprawdzam nadruk, dokumentację i oznaczenie na płytce, ponieważ różni producenci stosują odmienne układy nadruków.
Przeczytaj również: Napięcie międzyfazowe 400 V a 230 V - skąd ta różnica?
Cewka i transformator
Cewka jest przedstawiana jako kilka zwojów, a transformator ma dwa uzwojenia oddzielone liniami symbolizującymi rdzeń. W układach inteligentnego domu można je znaleźć między innymi w przetwornicach, filtrach zasilania i modułach radiowych.
Przy cewce nie wystarczy odczytać samej indukcyjności. Dopuszczalny prąd jest równie ważny, bo zbyt mały element może się nasycić lub nadmiernie nagrzewać nawet wtedy, gdy wartość w mikrohenrach się zgadza.
Jak czytać oznaczenia rezystorów i kondensatorów
Rezystory przewlekane często mają kolorowe paski. W wersji czteropaskowej dwa pierwsze paski oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. W wersji pięciopaskowej odczytuje się trzy cyfry znaczące, mnożnik i tolerancję.
Dla przykładu paski żółty, fioletowy, czerwony i złoty oznaczają 4,7 kΩ z tolerancją 5%. Złoty pasek oznacza zwykle tolerancję 5%, a srebrny 10%. Paski trzeba czytać od strony, przy której są gęściej rozmieszczone, a pasek tolerancji zwykle znajduje się nieco dalej od pozostałych.
W rezystorach SMD stosuje się krótsze kody. Najczęściej trzy cyfry oznaczają dwie cyfry wartości i mnożnik:
- 103 oznacza 10 kΩ,
- 472 oznacza 4,7 kΩ,
- 221 oznacza 220 Ω,
- 4R7 oznacza 4,7 Ω.
Litera R zastępuje przecinek dziesiętny. Trzeba uważać na kody producentów oraz elementy o bardzo małych obudowach, na których oznaczenie może być skrócone albo całkowicie pominięte.
Kondensatory ceramiczne często wykorzystują kod trzycyfrowy. 104 oznacza 100 nF, ponieważ dwie pierwsze cyfry tworzą liczbę 10, a trzecia mówi, ile zer należy dopisać w pikofaradach. Kod 104 to więc 100 000 pF, czyli 100 nF. Ten sam zapis na rezystorze oznaczałby zupełnie inną wartość, dlatego zawsze trzeba najpierw rozpoznać rodzaj elementu.
Diody, tranzystory i układy scalone mają swoje pułapki
Na symbolu diody kreska oznacza katodę, a trójkąt nie jest symbolem zwykłej diody, tylko pojawia się między innymi w symbolach innych elementów półprzewodnikowych. Na fizycznej diodzie katodę często wskazuje pasek na obudowie. W LED-ach dodatkową wskazówką bywa krótsza nóżka lub spłaszczenie obudowy, ale przed montażem sprawdzam kartę katalogową.
Dioda Zenera ma dodatkowo zmodyfikowaną kreskę na symbolu. Dioda Schottky’ego również ma własne oznaczenie, a fotodioda i LED-y są rozpoznawalne po strzałkach. Te drobne różnice nie są ozdobą. Pokazują, czy element emituje światło, reaguje na światło albo pracuje głównie jako stabilizator napięcia.
Przy tranzystorach najważniejszy jest kierunek strzałki w tranzystorze bipolarnym oraz oznaczenie typu NPN lub PNP. W tranzystorach polowych trzeba rozpoznać między innymi bramkę, dren i źródło. Nie zakładam, że kolejność wyprowadzeń jest taka sama dla wszystkich obudów, nawet jeśli dwa elementy wyglądają identycznie.
Układy scalone zwykle mają symbol prostokąta z numerami pinów. Nadruk na obudowie może zawierać numer części, kod serii i datę produkcji. Kropka, nacięcie albo półokrąg wskazuje orientację obudowy, ale dokładne położenie pinu 1 zawsze potwierdzam w nocie katalogowej.
To szczególnie ważne w modułach do automatyki domowej. Zamiana pinów zasilania, masy i sygnału może unieruchomić czujnik, a przy niektórych układach doprowadzić do trwałego uszkodzenia.
Jak nie pomylić symbolu, wartości i polaryzacji
Najbezpieczniej czytać element w trzech krokach. Najpierw ustalam, czym jest podzespół, potem odczytuję jego wartość, a na końcu sprawdzam ograniczenia elektryczne. Sama wartość nominalna nie wystarcza, bo rezystor 100 Ω może mieć zbyt małą moc, a kondensator 10 µF zbyt niskie napięcie pracy.
- Porównaj symbol na schemacie z wyglądem elementu.
- Odczytaj oznaczenie literowo-cyfrowe albo kod barwny.
- Sprawdź jednostkę, tolerancję, moc lub napięcie pracy.
- Zweryfikuj polaryzację i kolejność wyprowadzeń.
- Jeśli kod jest niejednoznaczny, porównaj go z dokumentacją producenta.
Typowy błąd polega na odczytywaniu kodu bez zwracania uwagi na jednostkę. 100 nF, 0,1 µF i 100 000 pF to ta sama pojemność, ale zapis 100 µF oznacza już element tysiąc razy większy. Podobnie 1 kΩ i 1 MΩ różnią się tysiąckrotnie, co w obwodzie może całkowicie zmienić działanie układu.
Nie ignoruję też oznaczeń plusa, minusa, wejścia i wyjścia. W prostym sterowniku taśmą LED pomylenie polaryzacji może tylko sprawić, że układ nie zadziała. W zasilaczu lub obwodzie z dużym prądem skutki mogą być znacznie poważniejsze.
Symbole na schematach porządkuje norma IEC 60617, ale w praktycznych materiałach można spotkać uproszczenia i starsze konwencje. Dlatego symbol traktuję jako punkt wyjścia, a nie jedyne źródło informacji.
Co zrobić, gdy nadruk jest nieczytelny
Małe elementy SMD często mają nadruki ograniczone do jednego, dwóch lub trzech znaków. Ten sam kod może oznaczać różne części u różnych producentów, dlatego nie próbuję rozpoznawać ich wyłącznie po wyglądzie. Najpierw robię wyraźne zdjęcie, zapisuję wszystkie znaki z uwzględnieniem wielkości liter i porównuję obudowę z dokumentacją płytki.
Pomaga także analiza otoczenia elementu. Rezystor przy diodzie LED będzie prawdopodobnie ograniczał prąd, kondensator przy pinie zasilania może filtrować napięcie, a tranzystor obok przekaźnika często pracuje jako klucz. Kontekst układu zawęża możliwości, ale nie zastępuje pomiaru ani noty katalogowej.
Jeżeli element pracuje w obwodzie sieciowym 230 V, zatrzymuję się na etapie identyfikacji i odłączam zasilanie przed jakimkolwiek pomiarem. Kondensatory mogą pozostawać naładowane także po wyjęciu wtyczki, więc naprawy takich układów wymagają odpowiednich przyrządów i doświadczenia.
Największą różnicę robi spokojne czytanie całego schematu, a nie zgadywanie jednego nadruku. Gdy znam funkcję elementu, jego wartość, polaryzację i ograniczenia, większość podstawowych oznaczeń przestaje wyglądać jak przypadkowy zestaw liter.
