Źle wpięty bufor potrafi zamiast stabilizować ogrzewanie zwiększyć zużycie energii, powodować hałas i rozregulować przepływy. Prawidłowe podłączenie bufora zależy przede wszystkim od rodzaju źródła ciepła, liczby obiegów oraz tego, czy instalacja pracuje jako otwarta, czy zamknięta. Poniżej pokazuję praktyczne schematy, zasady prowadzenia zasilania i powrotu, dobór zabezpieczeń, orientacyjne pojemności oraz czynności, które trzeba wykonać przed uruchomieniem.
Dobrze podłączony bufor porządkuje pracę całej instalacji
- Bufor nie zawsze jest potrzebny, ale pomaga przy kilku obiegach, zmiennych przepływach i częstym taktowaniu źródła ciepła.
- Układ równoległy pełni funkcję sprzęgła hydraulicznego, a szeregowy zwykle lepiej sprawdza się w prostszych instalacjach.
- Zasilanie podłącza się wysoko, a powrót nisko, aby zachować naturalne warstwowanie temperatury w zbiorniku.
- Każdy obieg musi mieć odpowiednie zabezpieczenia, pompę, zawory odcinające, odpowietrzenie i właściwie dobrane naczynie wzbiorcze.
- Pojemność dobiera się do źródła i instalacji, a nie wyłącznie do powierzchni domu.
Bufor nie jest tylko dodatkowym zbiornikiem w kotłowni
Bufor ciepła magazynuje wodę grzewczą i pozwala oddzielić pracę źródła ciepła od chwilowego zapotrzebowania budynku. W praktyce może działać jak magazyn energii, ale także jak sprzęgło hydrauliczne, czyli element rozdzielający obieg źródła od obiegów grzejnikowych lub podłogowych.
Największy sens ma wtedy, gdy pompa ciepła, kocioł albo kominek nie mogą bezpośrednio współpracować z instalacją. Dotyczy to między innymi domu z ogrzewaniem podłogowym i grzejnikami, wielu stref sterowanych termostatami oraz układu, w którym siłowniki często zamykają przepływ. Bufor zapewnia wtedy minimalny przepływ wody i ogranicza liczbę krótkich uruchomień urządzenia.Kiedy bufor rzeczywiście pomaga
- gdy instalacja ma dwa lub więcej obiegów o różnych temperaturach zasilania,
- gdy automatyka może zamknąć większość pętli podłogówki lub grzejników,
- gdy producent pompy ciepła wymaga określonego zładu wody,
- gdy kocioł na drewno lub pellet powinien ładować energię do większego zbiornika,
- gdy trzeba połączyć kilka źródeł ciepła, na przykład pompę ciepła, kocioł i instalację solarną.
Nie traktuję jednak bufora jako obowiązkowego dodatku do każdej pompy ciepła. W prostej instalacji z dużą podłogówką, stałym przepływem i poprawnie dobraną pompą może być zbędny. Zbyt duży zbiornik oznacza większe straty postojowe, dodatkowe pompy i bardziej skomplikowane sterowanie.
Wybór schematu decyduje o przepływie i sprawności

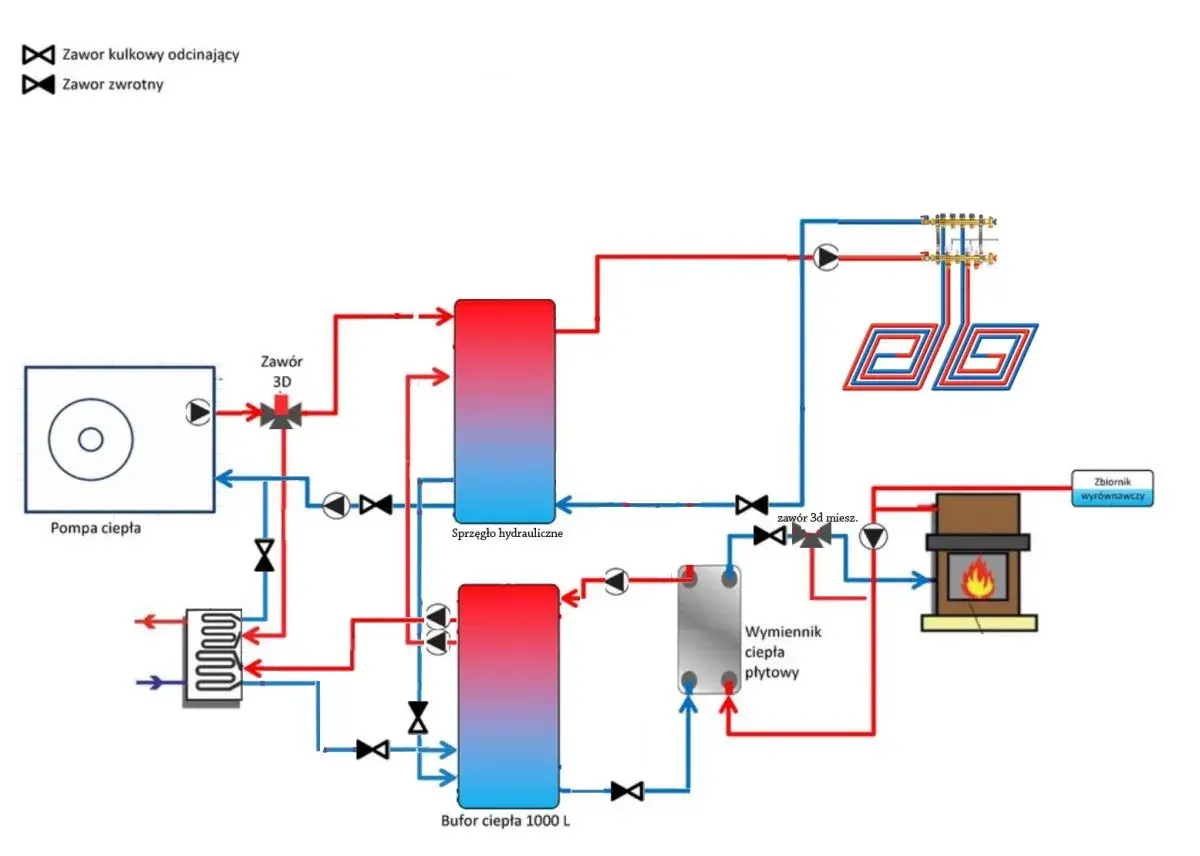

Najczęściej spotyka się dwa sposoby wpięcia zbiornika. W układzie równoległym bufor rozdziela obieg źródła od obiegu instalacji. W układzie szeregowym znajduje się zwykle na powrocie, a cała instalacja pozostaje hydraulicznie prostsza.
| Wariant | Jak działa | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Równoległy | Źródło ładuje bufor własną pompą, a instalacja pobiera ciepło przez osobny obieg. | Przy kilku strefach, różnych temperaturach i zmiennych przepływach. | Wymaga dobrego zbilansowania pomp i pilnowania temperatury powrotu. |
| Szeregowy | Bufor jest włączony w przewód powrotny, a pompa ciepła pracuje w jednym głównym obiegu. | Przy prostym ogrzewaniu podłogowym i potrzebie zwiększenia zładu wody. | Potrzebny może być zawór przelewowy, aby utrzymać przepływ po zamknięciu stref. |
Wariant równoległy jest bardziej uniwersalny, ale nie oznacza automatycznie większej efektywności. Każda dodatkowa pompa zużywa prąd, a źle ustawione przepływy mogą powodować mieszanie gorącej wody z chłodniejszą. W efekcie pompa ciepła pracuje na wyższej temperaturze zasilania, niż rzeczywiście potrzebuje budynek.
Połączenie szeregowe bywa niedoceniane, bo wygląda mniej efektownie na schemacie. Przy jednej niskotemperaturowej instalacji może jednak ograniczyć liczbę elementów i strat. Nie stosowałbym go bez analizy, gdy obiegi mają osobne pompy, mieszacze albo często się zamykają.
Jak poprowadzić połączenia krok po kroku
Najpierw trzeba ustalić, które króćce bufora są przeznaczone na zasilanie źródła, które na powrót, a które na odbiór ciepła. Ich położenie nie zawsze jest identyczne w każdym modelu, dlatego oznaczenia na zbiorniku i instrukcja producenta mają pierwszeństwo przed ogólnym schematem.
- Ustaw bufor pionowo na stabilnym podłożu, z dostępem do króćców, odpowietrznika, czujników i zaworów serwisowych.
- Poprowadź gorące zasilanie źródła do górnej części zbiornika. Ciepła woda powinna trafiać do górnej strefy, gdzie można ją później pobrać dla instalacji.
- Podłącz powrót źródła do dolnego króćca. Chłodniejsza woda wraca wtedy do miejsca, w którym może zostać ponownie ogrzana.
- Zasilanie ogrzewania pobierz wysoko, zwykle z górnej części bufora, a powrót instalacji skieruj nisko.
- Dodaj pompę obiegową dla każdego niezależnego obiegu, jeżeli wymaga tego projekt i zastosowany układ hydrauliczny.
- Zamontuj zawór mieszający przy obiegu podłogowym lub innym obiegu wymagającym niższej temperatury niż ta zgromadzona w buforze.
- Umieść czujniki temperatury zgodnie z logiką sterownika. Zwykle potrzebny jest czujnik górnej części zbiornika, a czasem także dolnej.
- Zaizoluj przewody i zbiornik, szczególnie w chłodnej kotłowni. Niezaizolowane odcinki potrafią oddawać zaskakująco dużo ciepła.
Najważniejsza jest nie sama liczba rur, lecz zachowanie właściwego kierunku przepływu. Strzałki na pompach i zaworach zwrotnych muszą wskazywać rzeczywisty kierunek pracy. Odwrotnie zamontowany zawór zwrotny albo pompa zamontowana na złym przewodzie może sprawić, że bufor będzie ładował się tylko częściowo.
Przy dwóch obiegach, na przykład grzejnikowym i podłogowym, nie wolno zasilać podłogówki bezpośrednio z gorącej górnej strefy bufora. Potrzebny jest układ mieszający, który do wody zasilającej dodaje chłodniejszy powrót i obniża temperaturę do bezpiecznego poziomu.
Zabezpieczenia są ważniejsze niż sam schemat rur
Bufor pracuje w instalacji wodnej pod ciśnieniem, a jego temperatura może być wysoka. Dlatego układ powinien mieć zawór bezpieczeństwa, naczynie wzbiorcze, odpowietrzenie, manometr oraz możliwość odcięcia i opróżnienia zbiornika. Ciśnienie i nastawy dobiera się do parametrów całej instalacji, a nie według przypadkowej wartości znalezionej w internecie. W układzie zamkniętym naczynie wzbiorcze musi mieć pojemność odpowiednią do całkowitego zładu wody. Sam bufor może zawierać od kilkudziesięciu do kilkuset litrów, a po doliczeniu rur, grzejników i pętli podłogowych objętość rośnie znacząco. Zbyt małe naczynie powoduje skoki ciśnienia, kapanie z zaworu bezpieczeństwa i konieczność częstego uzupełniania wody.Przeczytaj również: Podłogówka i grzejniki na jednym obiegu? Kiedy to ma sens
Inne elementy, o których łatwo zapomnieć
- odpowietrznik automatyczny w najwyższym punkcie układu,
- filtr magnetyczny na powrocie do pompy ciepła lub kotła,
- zawory odcinające przy pompach, filtrach i zbiorniku,
- zawory zwrotne ograniczające niekontrolowane przepływy między obiegami,
- termometry lub czujniki na zasilaniu, powrocie i w buforze,
- zawór spustowy w najniższym punkcie instalacji.

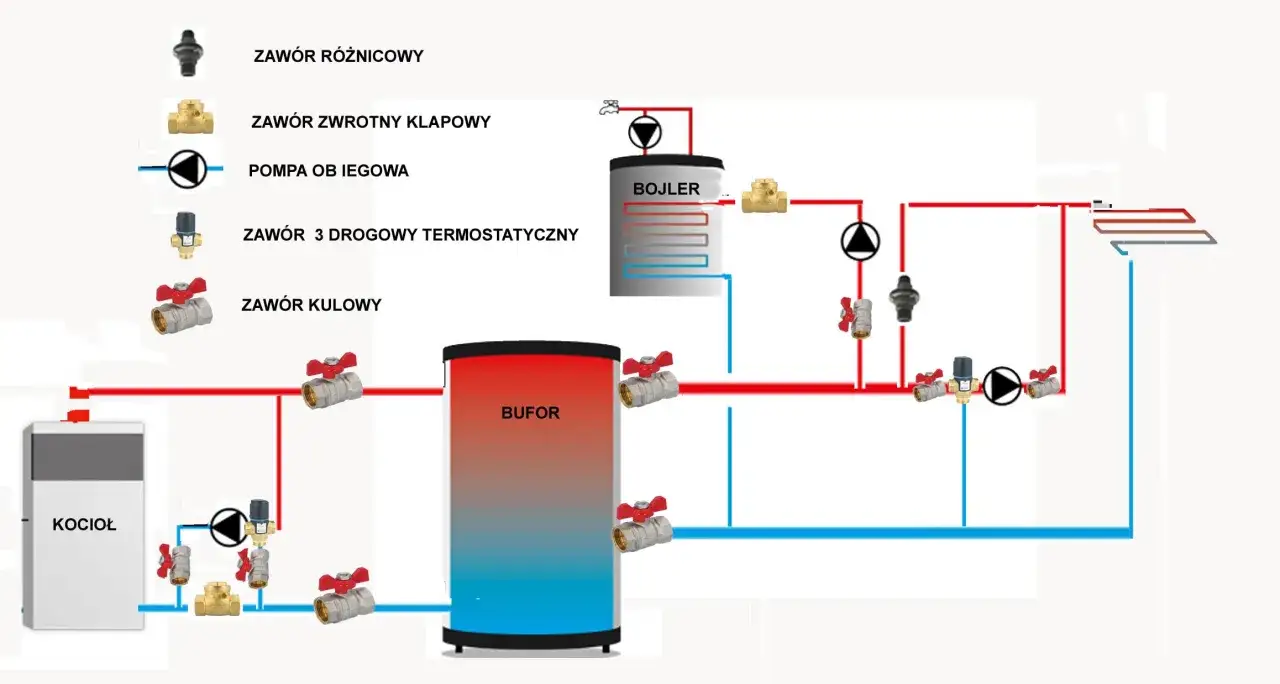

Przy kotle na drewno, węglu lub innym paliwie stałym dochodzą dodatkowe wymagania dotyczące ochrony powrotu, zabezpieczenia przed przegrzaniem i rodzaju układu. Nie wolno kopiować schematu z pompy ciepła do kotła stałopalnego, ponieważ źródło spalania może nadal dostarczać ciepło po zaniku zasilania pompy. W takim przypadku instrukcja kotła i wymagania instalacyjne są bezwzględnie ważniejsze od uniwersalnych porad.
Jeśli bufor ma także pracować w trybie chłodzenia, trzeba sprawdzić, czy jego izolacja jest odporna na kondensację. Zwykła izolacja cieplna może nie wystarczyć, gdy temperatura wody spadnie poniżej temperatury punktu rosy.
Pojemność bufora dobiera się do urządzenia, nie do metrażu
Powierzchnia domu jest tylko pośrednią wskazówką. O pojemności decydują moc minimalna i maksymalna źródła, wymagany przepływ, rodzaj odbiorników, liczba stref oraz sposób sterowania. W przypadku pomp ciepła trzeba przede wszystkim sprawdzić minimalny wymagany zład wody podany przez producenta.
Jako orientacyjny punkt wyjścia w niektórych instalacjach przyjmuje się około 10-20 litrów na 1 kW mocy, ale nie jest to uniwersalna reguła. Dla pompy o mocy 8 kW daje to zakres 80-160 litrów, jednak konkretna wartość może być mniejsza albo większa. Zbiornik 300 litrów nie będzie automatycznie lepszy od 100-litrowego.
Energia zgromadzona w wodzie zależy od różnicy temperatur. W przybliżeniu 1 litr wody przy podgrzaniu o 1°C magazynuje 0,00116 kWh. Oznacza to, że bufor o pojemności 300 litrów, ogrzany od 30°C do 50°C, zgromadzi około 7 kWh energii. To użyteczna wartość, ale nie jest to pełnowymiarowy magazyn pozwalający bez końca przesuwać ogrzewanie na tanią taryfę.
| Pojemność | Przykładowa energia przy różnicy 20°C | Typowe zastosowanie |
|---|---|---|
| 50-100 l | około 1,2-2,3 kWh | Mały układ, zwiększenie zładu wody, proste ogrzewanie |
| 150-300 l | około 3,5-7 kWh | Pompa ciepła z kilkoma obiegami lub większą liczbą stref |
| 400-800 l | około 9,3-18,6 kWh | Kocioł na pellet, drewno, kilka źródeł ciepła |
Duży bufor potrzebuje też miejsca, mocniejszej podstawy i odpowiedniej logistyki wniesienia. Sam zbiornik o pojemności 500 litrów po napełnieniu zawiera około pół tony wody, dlatego sprawdzam nie tylko wymiary kotłowni, lecz także nośność podłoża i szerokość drzwi.
Najczęstsze błędy wychodzą dopiero po pierwszym uruchomieniu
Jednym z typowych problemów jest podłączenie wszystkich króćców „jak leci”, bez sprawdzenia, które z nich należą do obiegu źródła, a które do obiegu odbiorczego. Taki układ może działać pozornie poprawnie, ale nie wykorzystuje pojemności bufora i szybko miesza warstwy wody.
- Zbyt duży bufor wydłuża nagrzewanie i zwiększa straty postojowe.
- Zbyt mały bufor nie zapewnia wymaganego przepływu ani czasu pracy urządzenia.
- Brak zaworu mieszającego może przegrzewać podłogówkę.
- Nieprawidłowe miejsce czujnika powoduje zbyt wczesne wyłączanie albo niepotrzebne dogrzewanie.
- Dwie pompy bez zaworów zwrotnych mogą przepychać wodę przez obcy obieg.
- Brak izolacji rur zwiększa straty i może podnosić temperaturę w kotłowni.
- Pomijanie filtracji naraża wymiennik i pompy na zanieczyszczenia z instalacji.
Po napełnieniu układu odpowietrzam go etapami, sprawdzam szczelność przy temperaturze roboczej i kontroluję wskazania wszystkich czujników. Potem porównuję temperaturę zasilania i powrotu dla każdego obiegu. Różnica sama w sobie nie ma jednej idealnej wartości, ale nagłe, nielogiczne skoki zwykle wskazują na problem z przepływem, mieszaczem albo sterowaniem.
Przed przekazaniem instalacji sprawdzam także, czy pompa ciepła nie zgłasza błędu przepływu, czy kocioł nie pracuje w krótkich cyklach i czy zamknięcie jednej strefy nie zatrzymuje całego obiegu. Test połączeń w kilku trybach pracy daje znacznie więcej niż samo stwierdzenie, że żaden element nie przecieka.
Co sprawdzić, zanim kotłownia zostanie zamknięta
- zgodność schematu z instrukcją bufora i źródła ciepła,
- kierunek przepływu na pompach i zaworach zwrotnych,
- szczelność połączeń po rozgrzaniu instalacji,
- działanie zaworu bezpieczeństwa i odpowietrzenia,
- ciśnienie na zimnej instalacji zgodne z projektem,
- położenie czujników oraz ich przypisanie w sterowniku,
- pracę wszystkich pomp i siłowników,
- reakcję układu na zamknięcie jednej lub kilku stref,
- temperaturę zasilania podłogówki po przejściu przez zawór mieszający.
Samodzielne skręcenie kilku rur nie jest dobrym testem poprawności całej instalacji. Woda może krążyć, a system nadal będzie źle sterowany, przegrzewać podłogę albo przeciążać pompę. Przy źródłach wysokotemperaturowych, układach zamkniętych i instalacjach zasilanych elektrycznie odbiór powinien wykonać doświadczony instalator, który potrafi sprawdzić również zabezpieczenia, przepływy i nastawy automatyki.
Najrozsądniej traktować bufor jako część całego systemu, a nie osobne urządzenie. Gdy króćce, pompy, czujniki, mieszacze i zabezpieczenia są dobrane do konkretnego źródła oraz odbiorników, zbiornik realnie stabilizuje ogrzewanie. Gdy jest dodany bez analizy, może stać się po prostu dużym, drogim grzejnikiem ustawionym w kotłowni.
