W wielu domach trzeba połączyć komfort ciepłej podłogi z szybko reagującymi grzejnikami, ale oba systemy nie zawsze lubią te same parametry pracy. Odpowiadam, kiedy podłogówka i grzejniki na jednym obiegu mają sens, jaką armaturę zastosować, gdzie sprawdzi się zawór RTL, a kiedy potrzebny będzie osobny obieg z mieszaczem.
Jedna instalacja jest możliwa, ale nie zawsze jeden obieg będzie dobrym pomysłem
- Tak, da się połączyć oba odbiorniki, jeśli pracują przy podobnej temperaturze zasilania.
- Podłogówka zwykle potrzebuje około 28-40°C, a tradycyjne grzejniki często 45-70°C.
- Zawór RTL nadaje się głównie do jednej małej pętli, na przykład w łazience.
- Większa powierzchnia ogrzewania podłogowego powinna mieć mieszacz, pompę i rozdzielacz.
- Szeregowe łączenie grzejnika z pętlą podłogową jest rozwiązaniem ryzykownym i trudnym do regulacji.
Czy podłogówka i grzejniki na jednym obiegu mogą działać
Tak, ale pod warunkiem że instalacja zostanie zaprojektowana pod wspólną temperaturę pracy. Najłatwiej osiągnąć to w nowym, dobrze ocieplonym domu, gdzie grzejniki są odpowiednio duże, a źródło ciepła pracuje niskotemperaturowo.
Problem zaczyna się wtedy, gdy grzejniki dobrano do parametrów 70/55°C, a podłoga potrzebuje wody o temperaturze około 30-35°C. Wysłanie tak gorącej wody bezpośrednio do pętli może powodować dyskomfort, przegrzewanie posadzki i niestabilną pracę całego układu. Ja przyjmuję prostą zasadę: najpierw sprawdzam temperaturę zasilania, dopiero później wybieram sposób połączenia.
W praktyce występują trzy różne sytuacje:
- cały system pracuje niskotemperaturowo, a grzejniki są przewymiarowane,
- grzejniki wymagają wyższej temperatury, a podłogówka zajmuje jedną małą strefę,
- podłogówka obejmuje dużą część domu i musi działać jako osobny, regulowany obieg.
Pierwszy wariant pozwala rzeczywiście zasilać oba typy odbiorników z jednego obiegu. W drugim można rozważyć RTL. Trzeci wymaga już zwykle grupy pompowo-mieszającej, nawet jeśli oba systemy korzystają z tego samego kotła lub pompy ciepła.
Najważniejsza różnica to temperatura zasilania

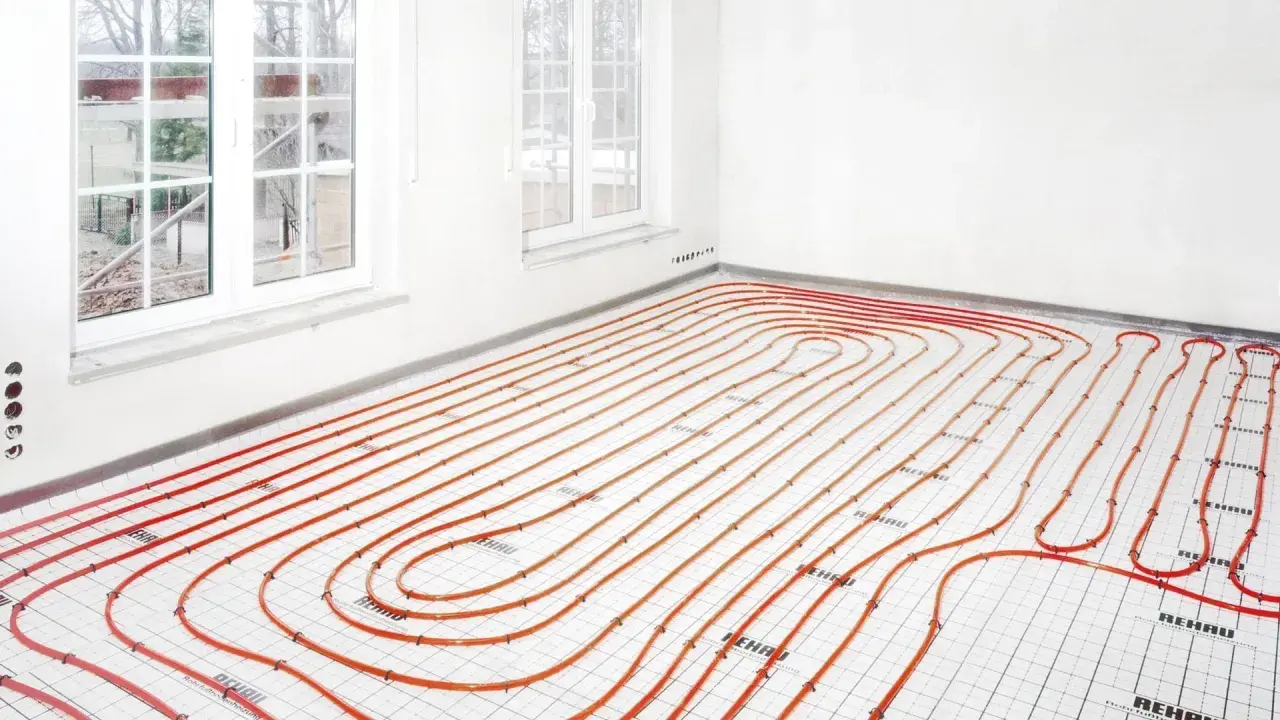

Podłogówka oddaje ciepło dużą powierzchnią, dlatego nie musi być zasilana tak gorącą wodą jak niewielki grzejnik ścienny. Dla wielu instalacji podłogowych temperatura zasilania mieści się orientacyjnie w zakresie 28-40°C. Dokładna wartość zależy od rozstawu rur, rodzaju posadzki, izolacji i strat ciepła pomieszczenia.
Grzejniki mogą pracować przy niskich parametrach, ale muszą wtedy mieć większą powierzchnię. Jeżeli model dobrano dla 70/55°C, przy wodzie o temperaturze 35°C jego moc może spaść na tyle, że pomieszczenie przestanie się dogrzewać. To częsty błąd przy modernizacji, gdy ktoś zakłada, że samo obniżenie temperatury kotła automatycznie stworzy instalację niskotemperaturową.
| Odbiornik | Typowy zakres temperatury zasilania | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | około 28-40°C | Duża powierzchnia grzewcza i równomierne oddawanie ciepła |
| Grzejnik dobrany niskotemperaturowo | około 35-50°C | Może współpracować z podłogówką na wspólnym parametrze |
| Tradycyjny grzejnik | około 55-70°C | Zwykle wymaga oddzielenia od pętli podłogowej |
Ważna jest też temperatura powierzchni podłogi. W pomieszczeniach stałego pobytu często projektuje się ją tak, aby nie przekraczała około 29°C, a w łazienkach dopuszcza się wyższą wartość, zwykle około 33°C. Nie chodzi wyłącznie o ochronę płytek. Zbyt ciepła podłoga jest po prostu niekomfortowa, a przy drewnie może zwiększać ryzyko jego odkształceń.
Dlatego w domu z pompą ciepła wspólny obieg bywa bardzo sensowny. Urządzenie i tak pracuje efektywnie przy niskiej temperaturze, a grzejniki można dobrać większe lub zastąpić klimakonwektorami. Przy kotle ustawionym na wysoką temperaturę sytuacja wygląda zupełnie inaczej.
Trzy sposoby połączenia instalacji
Wspólny obieg niskotemperaturowy
To rozwiązanie oceniam najlepiej, jeśli dopiero budujesz dom albo i tak wymieniasz grzejniki. Wszystkie odbiorniki otrzymują wodę o podobnej temperaturze, a źródło ciepła może pracować spokojnie i oszczędnie.
Warunkiem jest właściwy dobór mocy grzejników. W praktyce mogą być one większe niż w starej instalacji, mieć więcej płyt albo pracować z wentylatorem. Zyskujesz prostszy układ, mniej armatury i łatwiejsze sterowanie, ale tracisz możliwość szybkiego podniesienia temperatury samym zwiększeniem parametru wody.Mała pętla z zaworem RTL
Zawór RTL, czyli ogranicznik temperatury powrotu, stosuje się najczęściej przy pojedynczej pętli podłogowej. Typowym przykładem jest łazienka o powierzchni kilku metrów kwadratowych, w której głównym źródłem ciepła pozostaje grzejnik drabinkowy.
RTL nie działa jak pełna grupa mieszająca. Kontroluje temperaturę wody wracającej z pętli i ogranicza przepływ, gdy powrót robi się zbyt ciepły. Nie zapewnia tak precyzyjnej regulacji temperatury zasilania jak zawór mieszający z pompą, dlatego nie powinien być traktowany jako uniwersalne rozwiązanie dla całego domu.Orientacyjnie przyjmuje się, że taki wariant ma sens przy małej pętli, często o długości do około 50-60 metrów, choć ostateczna granica zależy od średnicy rury, przepływu i projektu. Zawsze trzeba sprawdzić instrukcję konkretnego zaworu oraz wymagania producenta systemu.
Osobny obieg z mieszaczem

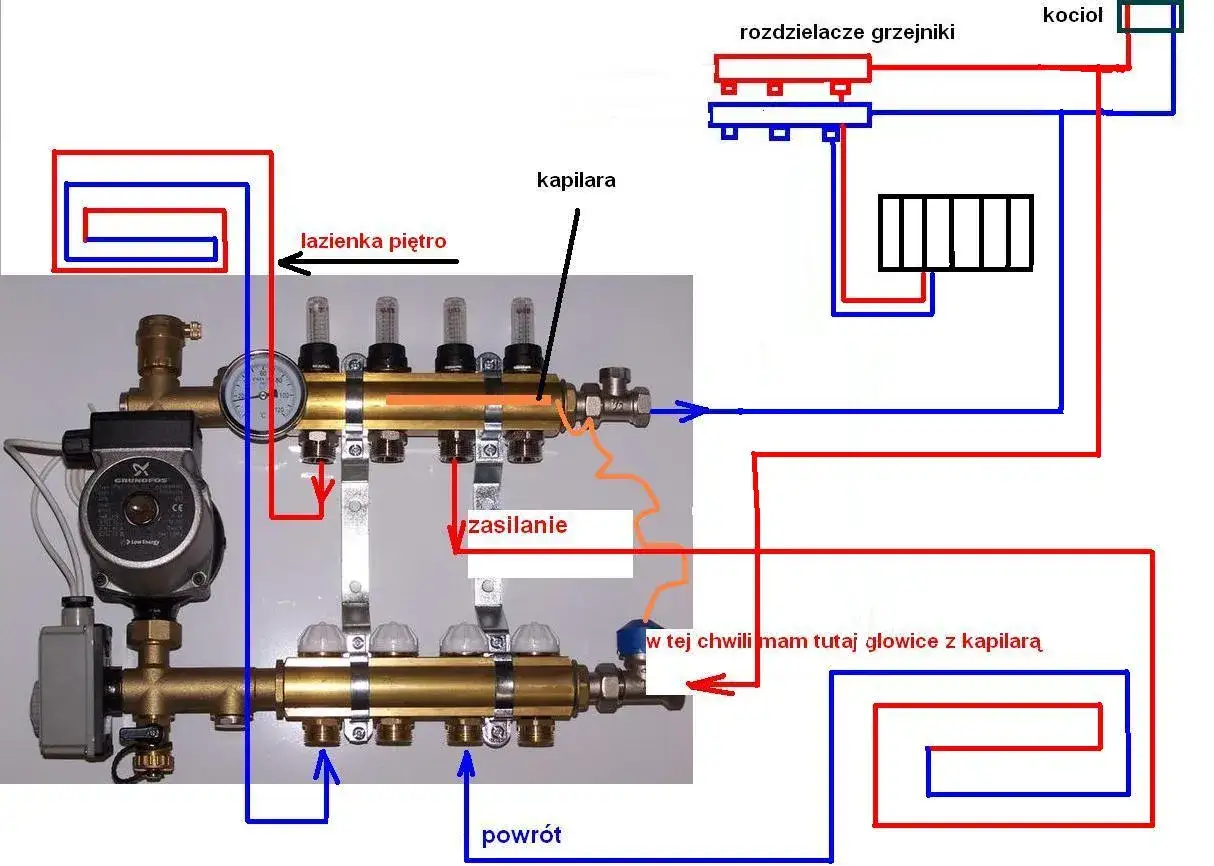

Jeżeli podłogówka obejmuje kilka pomieszczeń albo całe piętro, bezpieczniejszy będzie rozdzielacz z grupą pompowo-mieszającą. Zawór trójdrogowy lub czterodrogowy miesza gorącą wodę z chłodniejszym powrotem, a pompa zapewnia przepływ w pętlach podłogowych.
Ten układ kosztuje więcej i zajmuje miejsce w kotłowni, ale daje stabilną temperaturę, możliwość regulacji przepływów oraz lepszą współpracę z automatyką. Orientacyjnie sam zestaw RTL kosztuje zwykle około 150-500 zł, natomiast grupa mieszająca z pompą i osprzętem może kosztować około 1000-3000 zł, bez pełnej robocizny i rozbudowanych sterowników. Ceny zależą od marki, liczby pętli i rodzaju pompy.Kiedy RTL wystarczy, a kiedy lepiej go nie stosować
RTL jest rozsądnym kompromisem podczas remontu, gdy chcesz dodać ogrzewanie podłogowe w jednym pomieszczeniu bez przebudowy całej kotłowni. Dobrze sprawdza się także wtedy, gdy podłogówka ma funkcję uzupełniającą, a grzejnik nadal odpowiada za większość mocy grzewczej.Nie polecałbym tego rozwiązania przy kilku dużych pętlach, długich odcinkach rur albo pomieszczeniach o wysokim zapotrzebowaniu na ciepło. Wtedy przepływ może być trudny do ustawienia, podłoga będzie nagrzewała się nierównomiernie, a zawór zacznie często ograniczać pracę obiegu.
| Przypadek | Najczęściej właściwe rozwiązanie | Główne ryzyko |
|---|---|---|
| Jedna mała pętla w łazience | RTL lub mały zestaw mieszający | Nierównomierne grzanie przy źle dobranej długości pętli |
| Podłogówka na 20-60 m² | Rozdzielacz z pompą i mieszaczem | Zbyt mały przepływ lub brak równoważenia pętli |
| Podłogówka w całym domu i duże grzejniki | Wspólny obieg niskotemperaturowy | Niedogrzanie przy grzejnikach dobranych na wysokie parametry |
| Stare grzejniki i wysoka temperatura kotła | Dwa obiegi z osobną regulacją | Przegrzewanie podłogi i słaba kontrola komfortu |
Najczęściej pomijanym elementem jest hydrauliczne zrównoważenie instalacji. Każda pętla i każdy grzejnik powinny otrzymać odpowiedni przepływ. Bez regulacji woda wybierze najłatwiejszą drogę, więc najbliższy grzejnik może być gorący, a dalsza pętla podłogowa pozostanie chłodna. Rotametry na rozdzielaczu są pomocne, ale nie zastępują obliczeń i regulacji.
Jak zaplanować sterowanie i uniknąć typowych błędów
Połączenie różnych odbiorników wymaga nie tylko rur i zaworów, ale też rozsądnego sterowania. Grzejnik reaguje stosunkowo szybko, natomiast podłoga ma dużą bezwładność i może oddawać ciepło jeszcze długo po zamknięciu zaworu. Z tego powodu nie ustawiałbym bardzo agresywnego harmonogramu temperatury dla pętli podłogowych.
W małej instalacji wystarczą zawór RTL, termostat pokojowy i poprawnie dobrane zawory grzejnikowe. Przy większej instalacji przydają się siłowniki na rozdzielaczu, czujnik temperatury zasilania oraz automatyka sterująca zaworem mieszającym. Najlepszy efekt daje regulacja pogodowa, czyli zmiana temperatury wody zależnie od temperatury na zewnątrz.
Przed wykonaniem instalacji sprawdziłbym przede wszystkim:
- zapotrzebowanie cieplne każdego pomieszczenia,
- projektowaną temperaturę zasilania i powrotu,
- moc grzejników przy niskim parametrze,
- długość oraz rozstaw rur w każdej pętli,
- miejsce montażu rozdzielacza, pompy i zaworu mieszającego,
- sposób sterowania strefami oraz ochronę przed zbyt wysoką temperaturą.
Szczególnie odradzam łączenie grzejnika i pętli podłogowej szeregowo. W takim układzie temperatura zależy od chwilowej pracy obu odbiorników, a regulacja jednego elementu wpływa na drugi. Możesz wtedy uzyskać albo przegrzaną podłogę, albo grzejnik, który nie będzie miał wystarczającego przepływu. Oba odbiorniki powinny być podłączone równolegle i mieć własną regulację.
Nie warto też montować mieszacza „na wszelki wypadek” bez sprawdzenia parametrów. Jeżeli cały system ma pracować przy 35-40°C, dodatkowe mieszanie może tylko komplikować hydraulikę i zwiększać zużycie energii przez pompę. Z drugiej strony przy kotle podającym 60°C brak mieszacza nie jest oszczędnością, lecz błędem projektowym.
Najrozsądniejszy wybór zależy od źródła ciepła i skali instalacji
W domu ogrzewanym pompą ciepła najczęściej dążyłbym do jednego, niskotemperaturowego obiegu. Grzejniki powinny być wtedy odpowiednio przewymiarowane, a ich moc policzona dla rzeczywistych parametrów pracy. To prostsze rozwiązanie i zwykle dobrze pasuje do spokojnej, ciągłej pracy pompy.
Przy kotle gazowym lub stałopalnym wszystko zależy od tego, czy urządzenie może stabilnie pracować z niską temperaturą. Jeśli nie, podłogówkę lepiej oddzielić mieszaczem. Przy jednej małej pętli RTL może być wystarczający, ale nie traktowałbym go jako zamiennika kompletnego obiegu podłogowego.
Moja praktyczna rekomendacja wygląda tak:
- jedna mała łazienka i istniejące grzejniki: RTL po sprawdzeniu długości pętli,
- kilka pomieszczeń z podłogówką: rozdzielacz, pompa i mieszacz,
- nowy dom z pompą ciepła: jeden parametr dla całej instalacji i duże grzejniki,
- stary dom z wysokotemperaturowymi grzejnikami: dwa obiegi i osobna regulacja.
Największą oszczędność daje nie najtańszy zawór, lecz dobrze dobrana temperatura pracy i prawidłowe przepływy. Jeśli instalator nie potrafi podać, jaka temperatura trafi do pętli, jak zostanie zabezpieczona podłoga i jak wyreguluje przepływy, przed rozpoczęciem prac poprosiłbym o prosty schemat hydrauliczny. Taki dokument często szybciej ujawnia problemy niż sama rozmowa o liczbie zaworów.
