Schemat instalacji CO z rozdzielaczem - jak go czytać?

Gdy kilka grzejników ma działać niezależnie, a w domu pojawia się także podłogówka, klasyczny układ rozprowadzony trójnikami szybko przestaje być wygodny. Schemat instalacji CO z rozdzielaczem porządkuje przepływ wody, ułatwia regulację temperatury i pozwala przypisać osobny obieg do każdego odbiornika. Pokażę, jak czytać taki układ, kiedy potrzebna jest grupa mieszająca oraz na jakie błędy uważać podczas montażu i uruchomienia.

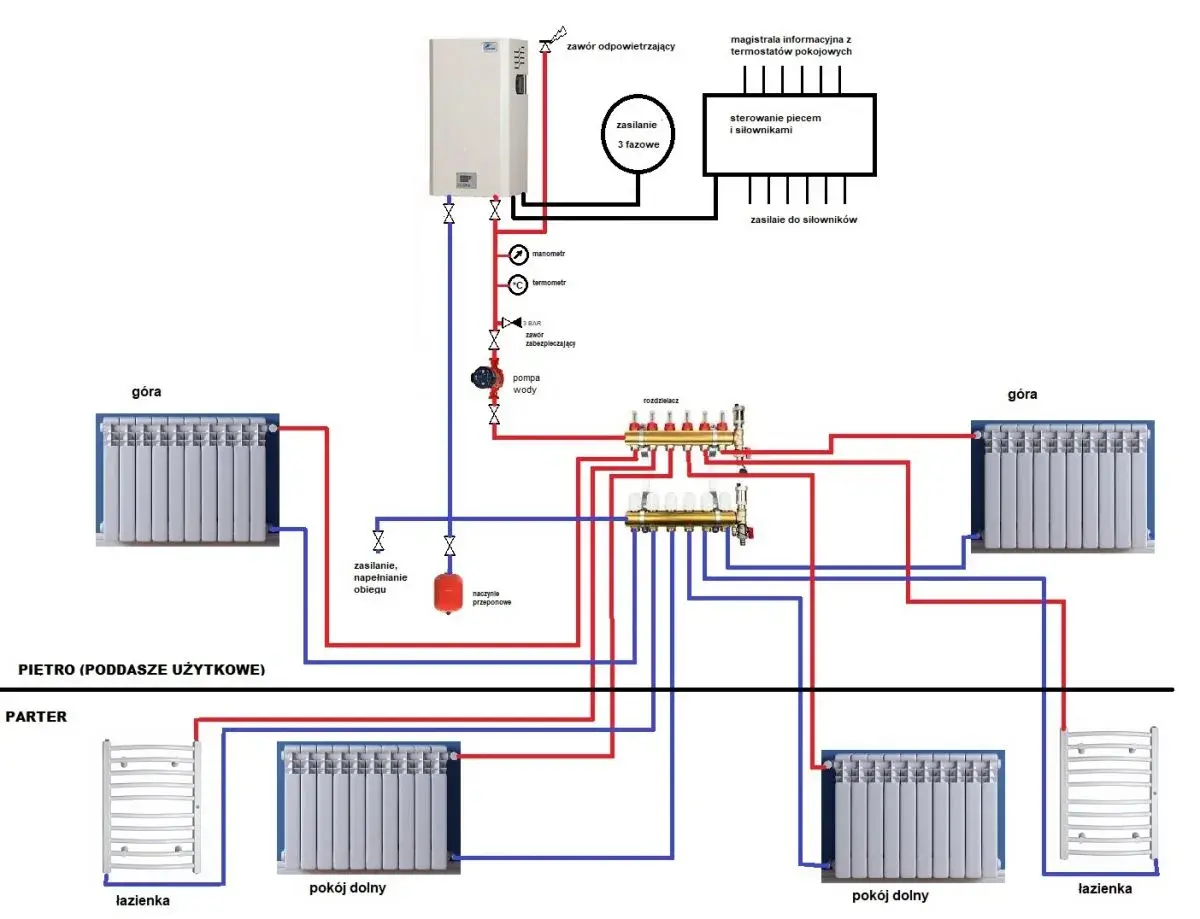

Jak czytać schemat instalacji z rozdzielaczem

Rozdzielacz można potraktować jak punkt sterowania całym ogrzewaniem. Z jednej strony dociera do niego czynnik grzewczy ze źródła ciepła, a z drugiej woda jest kierowana do osobnych obiegów. Schłodzony czynnik wraca drugą belką do kotła, pompy ciepła lub innego źródła.

źródło ciepła
      │
      ├── zasilanie ── zawory ── belka zasilająca rozdzielacza
      │                              ├── obieg 1 ── grzejnik / pętla
      │                              ├── obieg 2 ── grzejnik / pętla
      │                              └── obieg 3 ── grzejnik / pętla
      │
      └── powrót ─── zawory ── belka powrotna rozdzielacza

Na rysunku trzeba odróżnić obieg źródłowy, czyli przewody między kotłem a rozdzielaczem, od przewodów odbiorczych. Te drugie prowadzi się osobno do konkretnych grzejników albo pętli ogrzewania płaszczyznowego. Dzięki temu można później zamknąć jeden pokój, zmienić jego przepływ lub podłączyć siłownik bez ingerowania w resztę instalacji.

W praktyce belka zasilająca bywa wyposażona w przepływomierze, a powrotna w zawory regulacyjne i siłowniki. Nie jest to jednak zasada obowiązująca dla każdego produktu. Zawsze sprawdzam oznaczenia „zasilanie” i „powrót” na konkretnym rozdzielaczu, bo zamiana belek może utrudnić regulację, a w niektórych modelach zaburzyć pracę pomiaru przepływu.

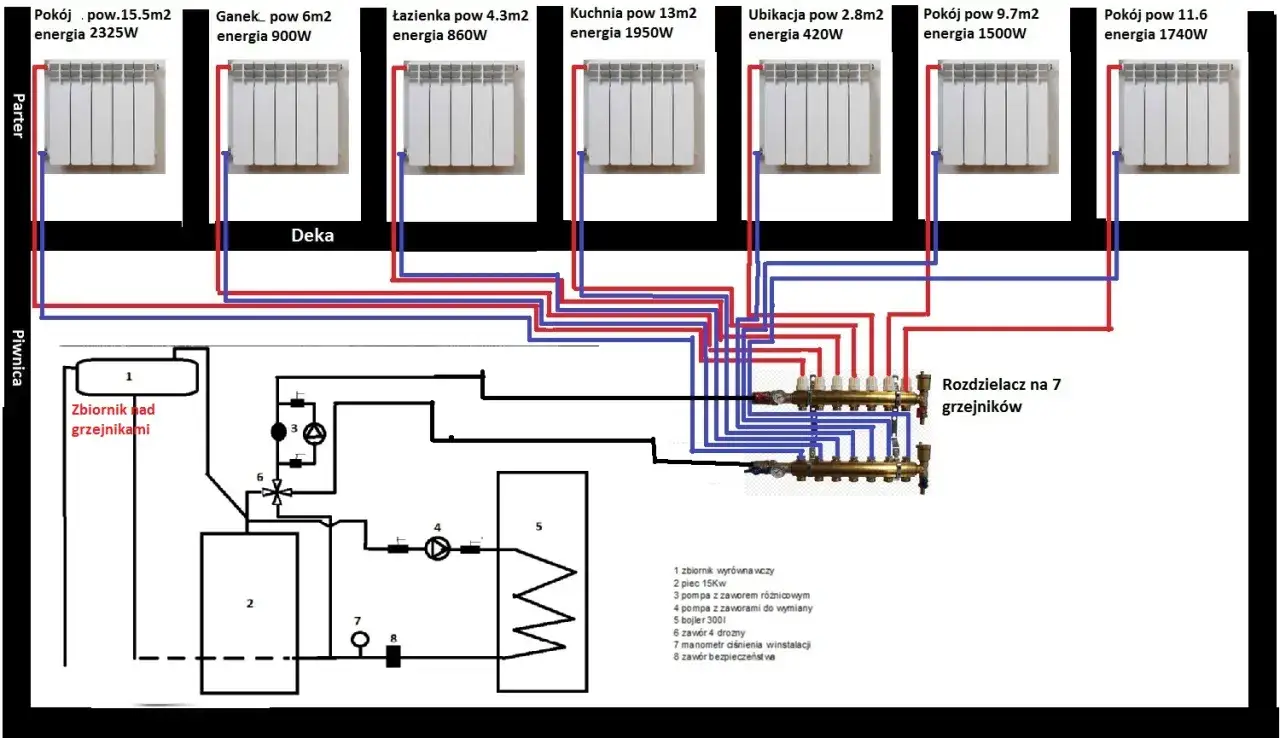

Układ grzejnikowy z osobnymi obwodami

W prostym systemie z samymi grzejnikami schemat jest stosunkowo czytelny. Przewód zasilający biegnie od źródła ciepła do rozdzielacza, a od każdej sekcji wychodzi para rur do jednego grzejnika. Powrót z grzejnika trafia do odpowiedniej sekcji belki powrotnej, zamiast łączyć się przypadkowo z rurą w ścianie.

Najczęściej stosuje się przewody wielowarstwowe lub PEX prowadzone w posadzce, ścianach albo bruzdach. Ich średnicę i długość dobiera się na podstawie zapotrzebowania na moc oraz oporów przepływu, dlatego nie warto kopiować średnic z przypadkowego schematu. Ten sam rozdzielacz może pracować poprawnie w małym domu, ale wymagać innego układu rur w większym budynku.

Co powinno znaleźć się przy rozdzielaczu grzejnikowym

• zawory odcinające na zasilaniu i powrocie,
• belki rozdzielacza z liczbą sekcji odpowiadającą liczbie obiegów,
• odpowietrznik oraz zawory spustowe lub napełniające,
• uchwyty ograniczające przenoszenie drgań,
• izolacja przewodów prowadzonych poza ogrzewaną przestrzenią,
• oznaczenia pomieszczeń przy każdej sekcji.

Osobna para rur do każdego grzejnika daje większą kontrolę niż układ trójnikowy. Można niezależnie ustawić temperaturę w sypialni, łazience i salonie, ale trzeba też liczyć się z większą liczbą przewodów oraz koniecznością prawidłowego zbilansowania instalacji. Rozdzielacz nie zastępuje projektu hydraulicznego, tylko ułatwia jego wykonanie i późniejszą obsługę.

Instalacja mieszana z grzejnikami i podłogówką

Najwięcej nieporozumień pojawia się wtedy, gdy jeden dom łączy grzejniki z ogrzewaniem podłogowym. Grzejniki często potrzebują parametrów rzędu 50-70°C, podczas gdy podłogówka zwykle pracuje przy około 30-45°C. Dokładne wartości wynikają z projektu, rodzaju źródła ciepła, izolacji budynku i wykończenia podłogi.

W takim układzie do obiegu podłogowego dodaje się grupę mieszającą. Zawór mieszający dołącza część chłodniejszego powrotu do gorącego zasilania, a pompa zapewnia przepływ przez pętle. Dzięki temu temperatura podłogi pozostaje bezpieczna i komfortowa, a obieg grzejnikowy może pracować na innych parametrach.

Przykładowy układ wygląda następująco:

• źródło ciepła zasila obieg grzejnikowy oraz strefę podłogową,
• grzejniki otrzymują wodę bezpośrednio albo przez osobną grupę pompową,
• podłogówka ma własny rozdzielacz z pompą i zaworem mieszającym,
• termostaty pokojowe sterują siłownikami na poszczególnych pętlach,
• automatyka kontroluje temperaturę zasilania i ogranicza przegrzewanie posadzki.

Przy pompie ciepła sytuacja może wyglądać inaczej. Jeśli wszystkie odbiorniki pracują na podobnie niskiej temperaturze, dodatkowe mieszanie czasem nie jest potrzebne. Nie montowałbym grupy mieszającej automatycznie tylko dlatego, że w układzie jest rozdzielacz. Trzeba sprawdzić parametry źródła, temperaturę projektową i wymagania konkretnego obiegu.

Jak dobrać rozdzielacz i liczbę obiegów

Liczba sekcji powinna odpowiadać liczbie niezależnych obwodów, ale nie zawsze oznacza to jeden rozdzielacz na całe piętro. Jeżeli przewody do odległych pomieszczeń byłyby bardzo długie, praktyczniejsze mogą być dwa rozdzielacze, na przykład po jednym na kondygnację. Krótsze podejścia oznaczają mniejsze straty ciśnienia i łatwiejsze odpowietrzanie.

W ogrzewaniu podłogowym pętle dzieli się według powierzchni, kształtu pomieszczenia i dopuszczalnego spadku temperatury. Często spotyka się pętle o długości około 60-100 m dla rury 16 mm, lecz nie jest to uniwersalna reguła. Zbyt długa pętla stawia większy opór, a zbyt krótka może wymagać dławienia przepływu, aby całość działała równomiernie.

rozdziela obieg pompy kotła od obiegów instalacji. Przydaje się, gdy pracuje kilka pomp, występują różne strefy albo źródło ciepła nie powinno bezpośrednio „walczyć” z pompami odbiorników. W małej, prostej instalacji może być zbędnym kosztem, dlatego jego zastosowanie powinno wynikać z obliczeń i układu pomp, a nie z samej mody na rozbudowaną kotłownię.

Montaż, regulacja i błędy, które psują cały układ

Rozdzielacz najlepiej umieścić w dostępnej szafce, możliwie blisko obsługiwanych obiegów. Powinien być zamocowany stabilnie, w pozycji przewidzianej przez producenta, z miejscem na zawory, siłowniki i wygodne odczytanie przepływomierzy. Zbyt ciasna wnęka utrudnia serwis, a brak izolacji w chłodnym pomieszczeniu zwiększa straty ciepła.

Przed uruchomieniem instalację trzeba przepłukać, napełnić i odpowietrzyć. W przypadku podłogówki robi się to pętla po pętli, zamykając pozostałe obwody. Producent konkretnego rozdzielacza może wskazywać własne procedury próby szczelności, dlatego parametry testu zawsze trzeba odczytać z instrukcji urządzenia.

Przeczytaj również: Jakie ciśnienie w naczyniu wzbiorczym CO ustawić?

Najczęstsze błędy wykonawcze

• podłączenie zasilania i powrotu odwrotnie,
• brak opisów obiegów, przez co późniejsza regulacja staje się zgadywaniem,
• zastosowanie jednego siłownika do kilku pomieszczeń o różnych potrzebach cieplnych,
• brak zaworów odcinających przed rozdzielaczem,
• próba „wyregulowania” instalacji samą temperaturą kotła,
• zbyt długie pętle podłogowe lub przewody prowadzone bez obliczenia oporów,
• montaż grupy mieszającej bez sprawdzenia, czy jest potrzebna,
• uruchomienie pompy przed odpowietrzeniem i kontrolą szczelności.

Po napełnieniu układu nie wystarczy ustawić wszystkich przepływomierzy w tej samej pozycji. Każda pętla ma inną długość, moc i opór, więc przepływy powinny wynikać z bilansu cieplnego. Jeśli jeden pokój jest zimny, a inny przegrzany, pierwszym podejrzanym bywa hydrauliczne rozregulowanie, niekoniecznie zbyt słaby kocioł.

Automatyka może później usprawnić działanie systemu, szczególnie gdy współpracuje z termostatami, siłownikami i sterowaniem pogodowym. Nie naprawi jednak błędnie dobranych rur ani źle podłączonych belek. Elektronika jest dodatkiem do poprawnej hydrauliki, a nie sposobem na obejście podstawowych zasad.

Dobry schemat zaczyna się od obliczeń, nie od samego rozdzielacza

Najbezpieczniejszy układ to taki, w którym najpierw określono zapotrzebowanie na ciepło pomieszczeń, temperatury zasilania, długości obiegów i sposób regulacji. Dopiero potem dobiera się liczbę sekcji, średnice rur, pompy oraz ewentualny zawór mieszający lub sprzęgło.

Na własny użytek pilnowałbym przede wszystkim trzech rzeczy: czy każda pętla ma czytelne oznaczenie, czy można ją niezależnie odciąć oraz czy po uruchomieniu wykonano realne równoważenie przepływów. Taki schemat będzie nie tylko czytelny na etapie budowy, ale też okaże się bezcenny po kilku latach, gdy trzeba będzie odpowietrzyć, przepłukać albo rozbudować instalację.
