Gdy instalacja centralnego ogrzewania ma być prosta, najważniejsze jest zrozumienie drogi, jaką pokonuje woda: od źródła ciepła, przez pompę i odbiorniki, z powrotem do kotła. Poniżej pokazuję prosty schemat centralnego ogrzewania, wyjaśniam rolę każdego elementu, porównuję układ otwarty i zamknięty oraz wskazuję błędy, które później najtrudniej naprawić.
Najważniejsze elementy układu widać od razu
- Obieg wody prowadzi od kotła przez zasilanie do grzejników lub podłogówki, a potem przewodem powrotnym wraca do źródła ciepła.
- Pompa obiegowa wymusza przepływ i zapewnia szybsze, bardziej równomierne ogrzewanie domu.
- Naczynie wzbiorcze przejmuje zwiększającą się objętość wody podczas podgrzewania.
- Układ zamknięty wymaga między innymi zaworu bezpieczeństwa, manometru i naczynia przeponowego.
- Podłogówka zwykle pracuje na niższej temperaturze niż grzejniki, dlatego często potrzebuje osobnego obiegu z mieszaczem.
Od kotła do grzejnika, czyli jak działa podstawowy obieg
Najłatwiej wyobrazić sobie instalację jako zamkniętą pętlę. Kocioł, pompa ciepła albo inne źródło podgrzewa wodę, pompa kieruje ją przewodem zasilającym do odbiorników, a schłodzona woda wraca przewodem powrotnym. Właśnie ten prosty obieg jest podstawą większości instalacji wodnego ogrzewania.

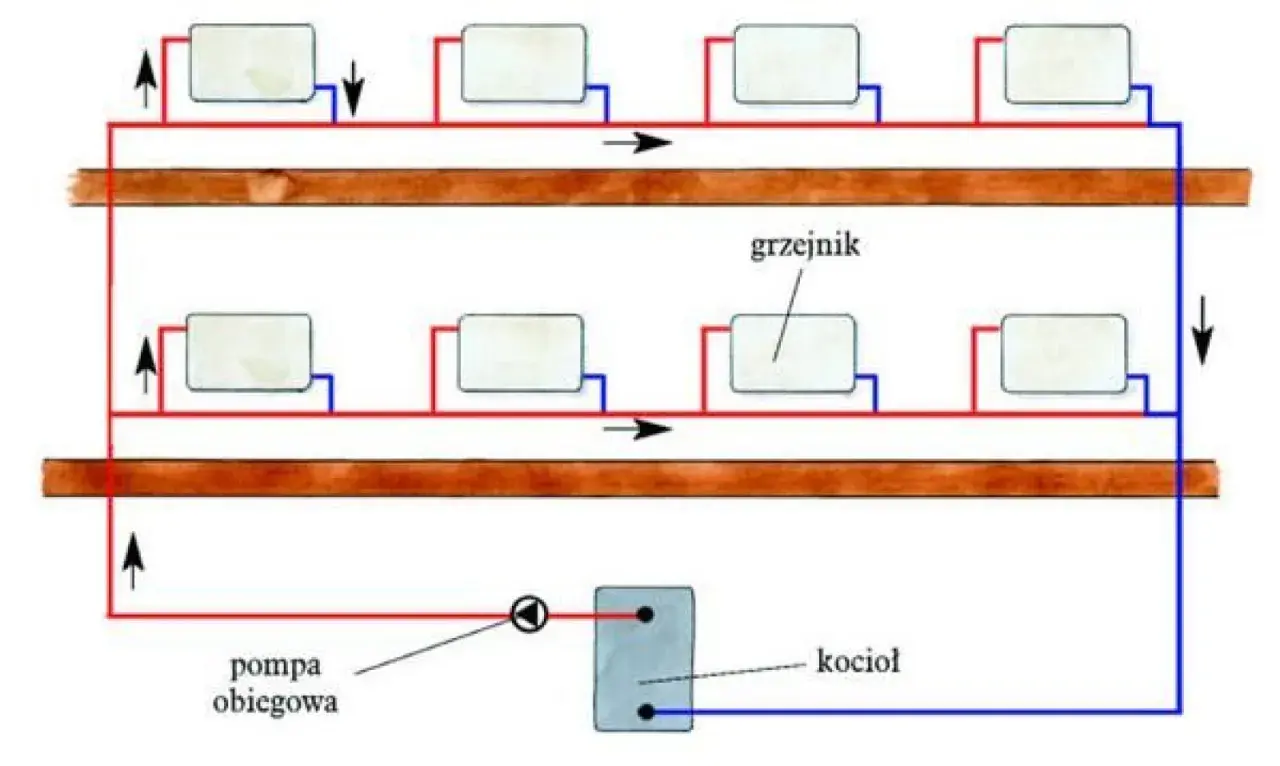

Uproszczony schemat wygląda tak:
Źródło ciepła → pompa obiegowa → przewód zasilający → grzejniki lub rozdzielacz → przewód powrotny → źródło ciepła
Strzałki pokazują kierunek przepływu, ale nie oznaczają jeszcze kompletnego projektu. W prawdziwej kotłowni dochodzą zawory odcinające, odpowietrzniki, filtr, armatura zabezpieczająca i elementy sterowania. Z mojego doświadczenia wynika, że właśnie pomijanie tych dodatków sprawia, że rysunek wygląda przejrzyście, lecz późniejsza instalacja jest trudna w regulacji.
Co dzieje się w poszczególnych punktach
- Źródło ciepła przekazuje energię wodzie krążącej w instalacji.
- Pompa obiegowa utrzymuje przepływ, szczególnie gdy rury są długie albo dom ma kilka kondygnacji.
- Zasilanie doprowadza cieplejszą wodę do grzejników lub rozdzielacza.
- Odbiorniki ciepła przekazują energię do pomieszczeń.
- Powrót transportuje schłodzoną wodę z powrotem do kotła lub pompy ciepła.

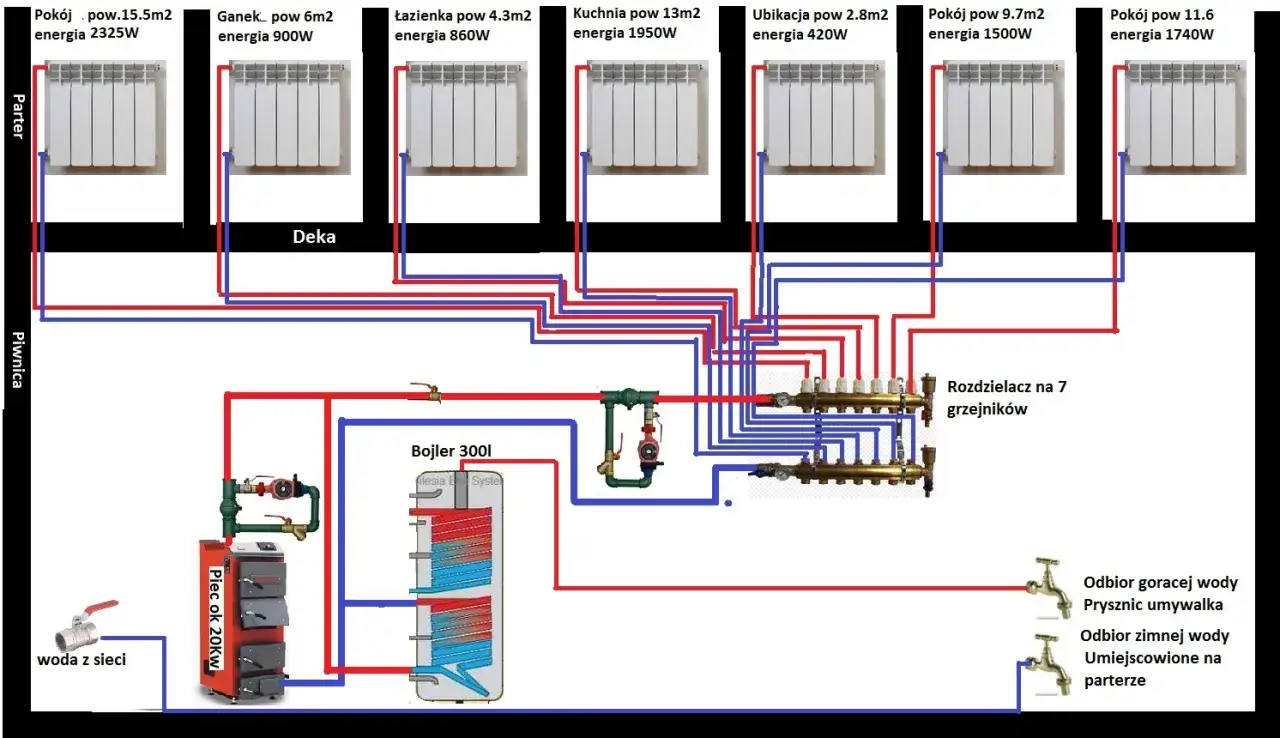

W małym domu z kilkoma grzejnikami można zastosować układ rozprowadzany bezpośrednio z kotłowni. Przy większej liczbie pomieszczeń wygodniejszy jest rozdzielacz, czyli punkt, z którego osobne przewody prowadzą do poszczególnych grzejników lub pętli podłogówki.
Elementy, których nie powinno zabraknąć na schemacie
Dobry rysunek nie musi pokazywać każdej kolanko i średnicy rury, ale powinien uwzględniać elementy wpływające na bezpieczeństwo, przepływ i regulację. Dzięki temu można szybko ocenić, czy instalacja ma szansę działać stabilnie.
Źródło ciepła i pompa
Źródłem może być kocioł gazowy, pelletowy, elektryczny, pompa ciepła albo inne urządzenie dopuszczone do pracy z daną instalacją. Pompa obiegowa nie zawsze musi znajdować się w tym samym miejscu. W wielu nowoczesnych urządzeniach jest już wbudowana, ale na schemacie nadal warto ją zaznaczyć, ponieważ pokazuje kierunek przepływu.
Przy pompie powinny znaleźć się zawory odcinające, które umożliwiają jej serwis bez opróżniania całego układu. Przydatny jest także filtr, a w instalacjach z elementami stalowymi lub grzejnikami często również separator magnetyczny wychwytujący zanieczyszczenia mogące uszkodzić pompę i wymiennik.
Naczynie wzbiorcze i zabezpieczenia
Woda zwiększa objętość, gdy się nagrzewa. Naczynie wzbiorcze przejmuje ten przyrost i ogranicza niebezpieczny wzrost ciśnienia. W instalacji zamkniętej stosuje się zwykle naczynie przeponowe, zawór bezpieczeństwa oraz manometr.
Na prostym schemacie warto zaznaczyć także odpowietrzniki, zwłaszcza w najwyższych punktach instalacji. Powietrze w rurach może powodować bulgotanie, nierówne grzanie grzejników i zakłócenia pracy pompy. W układzie otwartym dochodzą rura bezpieczeństwa, przelewowa i odpowietrzająca. Na tych przewodach nie umieszcza się zaworów, które mogłyby przypadkowo odciąć drogę ujścia nadmiaru wody.
Regulacja temperatury
Najprostsza regulacja odbywa się przez głowice termostatyczne na grzejnikach. W bardziej rozbudowanym domu stosuje się sterownik pokojowy, automatykę pogodową albo siłowniki na rozdzielaczu. Samo źródło ciepła nie wystarczy, jeśli instalacja nie potrafi dostosować ilości ciepła do warunków w pomieszczeniach.| Element | Do czego służy | Co może się stać, gdy go zabraknie |
|---|---|---|
| Pompa obiegowa | Wymusza przepływ wody | Nierówne grzanie i wolny rozruch instalacji |
| Naczynie wzbiorcze | Kompensuje rozszerzalność wody | Wzrost ciśnienia i zadziałanie zabezpieczeń |
| Zawór bezpieczeństwa | Chroni układ przed nadmiernym ciśnieniem | Ryzyko uszkodzenia elementów instalacji |
| Odpowietrznik | Usuwa powietrze z obiegu | Szumy, zimne fragmenty grzejników i zakłócenia przepływu |
| Filtr lub separator | Zatrzymuje zanieczyszczenia | Szybsze zużycie pompy i wymiennika |
Układ otwarty czy zamknięty
To jedna z najważniejszych decyzji, ponieważ oba rozwiązania mają inną armaturę i inne wymagania. W układzie otwartym instalacja ma połączenie z atmosferą przez otwarte naczynie wzbiorcze. W układzie zamkniętym woda krąży pod ciśnieniem, a jej rozszerzalność przejmuje naczynie przeponowe.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Naczynie wzbiorcze | Otwarte, umieszczone w najwyższym punkcie | Przeponowe, dobrane do objętości instalacji |
| Typowe zastosowanie | Niektóre kotły na paliwo stałe i starsze instalacje | Kotły gazowe, pompy ciepła i większość nowych instalacji |
| Najważniejsze zabezpieczenie | Rury bezpieczeństwa i przelewowe | Zawór bezpieczeństwa, manometr i naczynie przeponowe |
| Kontakt wody z powietrzem | Stały lub pośredni | Ograniczony |
| Ryzyko eksploatacyjne | Korozja i zamarznięcie naczynia na nieogrzewanym strychu | Nieprawidłowe ciśnienie lub zły dobór naczynia |
W przypadku kotła na paliwo stałe wybór systemu zależy od konstrukcji urządzenia i instrukcji producenta. Nie należy samodzielnie przerabiać układu otwartego na zamknięty tylko dlatego, że zajmuje mniej miejsca. Bezpieczeństwo źródła ciepła ma pierwszeństwo przed prostotą rysunku.
W typowej instalacji zamkniętej ciśnienie na zimno często mieści się w przedziale około 1,0-1,5 bara, ale właściwa wartość zależy od wysokości budynku, naczynia i zaleceń producenta. Spadki ciśnienia, częste dopuszczanie wody albo jego szybki wzrost po rozgrzaniu wymagają sprawdzenia instalacji, a nie tylko ponownego napełnienia.
Grzejniki i podłogówka w jednym domu
Prosty układ z samymi grzejnikami można zasilić jednym obiegiem. Problem pojawia się wtedy, gdy w części domu planujesz ogrzewanie podłogowe. Grzejniki i podłogówka mają różne wymagania temperaturowe, dlatego zwykle potrzebują osobnych obiegów albo układu mieszającego.Obieg grzejnikowy
Grzejniki mogą pracować na wyższej temperaturze zasilania, choć nowoczesne instalacje projektuje się coraz częściej tak, aby działały przy niższych parametrach. Każdy grzejnik powinien mieć zawór termostatyczny oraz możliwość odcięcia lub regulacji po stronie powrotnej.Przeczytaj również: Ogrzewanie na podczerwień - ile kosztuje i czy się opłaca?
Obieg podłogowy
Ogrzewanie podłogowe potrzebuje wody o niższej temperaturze, często około 30-40°C na zasilaniu, zależnie od projektu budynku, rodzaju posadzki i strat ciepła. Dlatego stosuje się rozdzielacz, pompę obiegową i zawór mieszający, który ogranicza temperaturę trafiającą do pętli.
Na schemacie warto rozdzielić te obiegi czytelną linią. Przykładowo układ może wyglądać tak:
Źródło ciepła → sprzęgło lub rozdzielenie hydrauliczne → obieg grzejnikowy oraz obieg podłogowy z mieszaczem → powrót do źródła
Sprzęgło hydrauliczne nie jest potrzebne w każdej małej instalacji. Stosuje się je wtedy, gdy kilka pomp i obiegów ma różne przepływy albo gdy producent urządzenia wymaga rozdzielenia obiegu kotłowego od grzewczego. Dodawanie go bez konkretnego powodu zwiększa koszt i komplikuje regulację.
Jak narysować schemat dla własnego domu
Zamiast zaczynać od rur, zaczynam od pomieszczeń i odbiorników. Taka kolejność pozwala uniknąć sytuacji, w której kocioł jest dobrze dobrany, ale część pokoi pozostaje niedogrzana albo rozdzielacz trafia w przypadkowe miejsce.
- Zaznacz źródło ciepła i określ, czy jest to kocioł, pompa ciepła czy inne urządzenie.
- Wpisz odbiorniki, czyli grzejniki, pętle podłogowe lub nagrzewnice.
- Narysuj zasilanie i powrót, używając różnych kolorów albo opisów.
- Dodaj pompę, rozdzielacze i zawory w miejscach, które pozwolą na regulację oraz serwis.
- Zaznacz zabezpieczenia właściwe dla wybranego typu instalacji.
- Sprawdź kierunek przepływu i upewnij się, że każdy odbiornik ma drogę powrotną do źródła.
W domu jednorodzinnym z ogrzewaniem grzejnikowym często sprawdza się rozdział przewodów od kotłowni do poszczególnych odbiorników. Przy podłogówce przewody prowadzi się do rozdzielacza, a stamtąd do pętli. Długość i liczba pętli nie powinny być dobierane wyłącznie „na oko”, ponieważ zbyt długa pętla powoduje duże opory przepływu i trudniejszą regulację.
Do wstępnego szkicu wystarczy kartka albo prosty program do rysowania. Ostateczny dobór mocy źródła, średnic rur, pomp, naczynia wzbiorczego i zabezpieczeń powinien jednak wynikać z projektu oraz instrukcji konkretnego urządzenia.
Błędy, które psują nawet dobry pomysł
Najczęstszy błąd polega na traktowaniu instalacji jak zwykłej pętli rur. Sam przepływ to za mało. Woda musi jeszcze mieć odpowiednią temperaturę, ciśnienie, możliwość odpowietrzenia i drogę do bezpiecznego odprowadzenia nadmiaru energii.
- Brak rozróżnienia zasilania i powrotu utrudnia montaż i może prowadzić do odwrotnego podłączenia części odbiorników.
- Jedna temperatura dla grzejników i podłogówki może powodować przegrzewanie posadzki albo niedostateczne grzanie pomieszczeń.
- Zbyt małe naczynie przeponowe powoduje duże wahania ciśnienia podczas pracy.
- Brak filtracji skraca życie pompy i wymiennika, zwłaszcza w modernizowanych instalacjach.
- Zawory odcinające na rurach bezpieczeństwa mogą stworzyć bardzo niebezpieczną sytuację.
- Przewymiarowany kocioł często pracuje krótkimi cyklami, co pogarsza komfort i sprawność.
- Pomijanie izolacji rur zwiększa straty ciepła w kotłowni, garażu i nieogrzewanych strefach.
Nie przekonuje mnie również rysowanie bardzo skomplikowanego schematu tylko po to, żeby wyglądał profesjonalnie. Lepszy jest czytelny plan z zaznaczonymi funkcjami niż kilkadziesiąt symboli, których wykonawca i inwestor nie potrafią później wspólnie zinterpretować.
Przed uruchomieniem instalacji trzeba sprawdzić szczelność, kierunek pomp i zaworów zwrotnych, działanie odpowietrzników oraz nastawy zabezpieczeń. Przy urządzeniach gazowych, elektrycznych, na paliwo stałe i pompach ciepła pierwsze uruchomienie powinno odbywać się zgodnie z wymaganiami producenta.
Dobry schemat zaczyna się od bezpieczeństwa, nie od estetyki
Najprostszy układ to taki, w którym łatwo prześledzić drogę wody, odczytać temperaturę i ciśnienie oraz odłączyć wybrany element bez opróżniania całego domu. Na rysunku powinny być widoczne co najmniej źródło ciepła, pompa, zasilanie, odbiorniki, powrót i zabezpieczenia.
Jeżeli instalacja obejmuje kilka obiegów, bufor, zasobnik ciepłej wody albo dwa różne źródła energii, prosty szkic nadal jest dobrym początkiem, ale nie zastępuje projektu. W takim przypadku najwięcej daje poprawne określenie temperatur, przepływów i sposobu zabezpieczenia każdego obiegu.
W praktyce właśnie czytelność i możliwość regulacji robią większą różnicę niż liczba zastosowanych urządzeń. Dobrze rozrysowany układ łatwiej wykonać, uruchomić, rozbudować o automatykę domu i później serwisować bez zgadywania, którędy naprawdę płynie ciepło.
