Przy układaniu podłogówki łatwo zabraknie kilku metrów rury, a po zakończeniu prac może pojawić się jeszcze trudniejszy problem: przypadkowe przewiercenie pętli. Pytanie, czy można łączyć rury ogrzewania podłogowego, ma więc dwie odpowiedzi: technicznie tak, ale w standardowej instalacji lepiej tego unikać. Wyjaśniam, kiedy złączka jest dopuszczalna, jak wykonać naprawę i których rozwiązań nie wolno ukrywać pod wylewką.
Najbezpieczniejsza pętla biegnie bez połączeń od rozdzielacza do rozdzielacza
- Najlepsza praktyka to układanie każdej pętli z jednego, ciągłego odcinka rury.
- Połączenia przy rozdzielaczu są normalne, ponieważ pozostają dostępne do kontroli i serwisu.
- Złączka pod wylewką może być zastosowana tylko wtedy, gdy dopuszcza ją producent konkretnego systemu.
- Zwykła złączka skręcana nie nadaje się do zalania w jastrychu.
- Próba ciśnieniowa przed wykonaniem wylewki jest obowiązkowym zabezpieczeniem inwestycji.
Dlaczego ciągła rura jest lepsza od łączenia w podłodze
Wodna podłogówka pracuje przez lata pod wpływem zmian temperatury i ciśnienia. Każde połączenie jest dodatkowym miejscem, w którym może pojawić się nieszczelność, dlatego ja traktuję je jako rozwiązanie awaryjne, a nie sposób planowania instalacji.
Typowa pętla ogrzewania podłogowego prowadzi od jednej belki rozdzielacza do drugiej. Dla rury 16 x 2 mm często projektuje się obwody o długości około 60-100 metrów, ale dokładna wartość zależy od rozstawu rur, oporów przepływu i obliczeń hydraulicznych. Zamiast sztukować zbyt krótki odcinek, lepiej zmienić podział pomieszczenia albo zastosować dodatkową pętlę.
Połączenie ukryte pod posadzką jest trudne do sprawdzenia po wykonaniu jastrychu. Jeżeli zacznie przeciekać, woda może dostać się do izolacji, a naprawa będzie oznaczała odkucie podłogi, demontaż wykończenia i ponowne wykonanie fragmentu wylewki. Niewielka oszczędność na kilku metrach rury szybko przestaje mieć znaczenie.
Gdzie łączenie rur jest bezpieczne i naturalne
Najczęściej łączy się rurę z rozdzielaczem. Takie miejsce znajduje się w szafce lub pomieszczeniu technicznym, więc można je obejrzeć, dokręcić i wymienić bez niszczenia podłogi. Stosuje się tam złączki dobrane do średnicy, materiału rury i konkretnego systemu.
Bez zastrzeżeń można też łączyć poszczególne elementy instalacji poza jastrychem, na przykład odcinek prowadzący od źródła ciepła do rozdzielacza. Trzeba jednak pamiętać, że rura zasilająca rozdzielacz nie jest tym samym co rura tworząca pętlę grzewczą zatopioną w podłodze.
Inaczej wygląda sytuacja w systemach suchych, panelowych lub remontowych. Jeżeli producent przewidział dostęp do przewodów i możliwość ich wymiany, naprawa bywa prostsza. Nadal trzeba jednak przestrzegać instrukcji, bo rodzaj zabudowy nie zwalnia z używania właściwych złączek.
Kiedy złączka pod wylewką może być dopuszczalna
Złączka w jastrychu ma sens głównie w dwóch sytuacjach. Pierwsza to naprawa rury uszkodzonej podczas wiercenia, druga to wyjątkowa korekta istniejącej instalacji, gdy wymiana całej pętli byłaby niewykonalna. W obu przypadkach potrzebny jest łącznik naprawczy przeznaczony do konkretnej rury i do zabudowy w posadzce.
Nie wystarczy, że element pasuje mechanicznie. Producent powinien dopuszczać jego zastosowanie w ogrzewaniu podłogowym, a sama złączka musi być kompatybilna z materiałem rury, jej średnicą oraz techniką montażu. Inne rozwiązania stosuje się dla rur PE-X, inne dla PE-RT, a jeszcze inne dla rur wielowarstwowych.
Trwałe połączenie zaprasowywane może być dopuszczone do zalania, jeśli wynika to z dokumentacji systemu. Połączenia skręcane i rozłączne powinny pozostać dostępne, ponieważ ich konstrukcja zakłada możliwość kontroli lub dokręcenia. Zwykła złączka do instalacji grzejnikowej nie staje się bezpieczna tylko dlatego, że zostanie owinięta taśmą.
Przeczytaj również: Podłogówka i grzejniki na jednym obiegu? Kiedy to ma sens
Jak zabezpieczyć naprawiane miejsce
Najpierw trzeba odsłonić rurę na tyle, aby nie była naprężona i aby narzędzie miało swobodny dostęp. Uszkodzony fragment wycina się prostopadle, a końce przygotowuje zgodnie z instrukcją złączki. Nie wolno wyginać rury na siłę ani montować łącznika na odcinku, który pozostaje pod naprężeniem.
Po wykonaniu połączenia warto zabezpieczyć je przed bezpośrednim kontaktem z agresywnymi składnikami jastrychu. W praktyce stosuje się osłonę lub izolację zalecaną przez producenta. Trzeba też zrobić zdjęcie z miarką i zaznaczyć położenie naprawy na rzucie pomieszczenia, ponieważ za kilka lat taka dokumentacja może oszczędzić sporo kucia.
Jak sprawdzić szczelność przed zalaniem podłogi

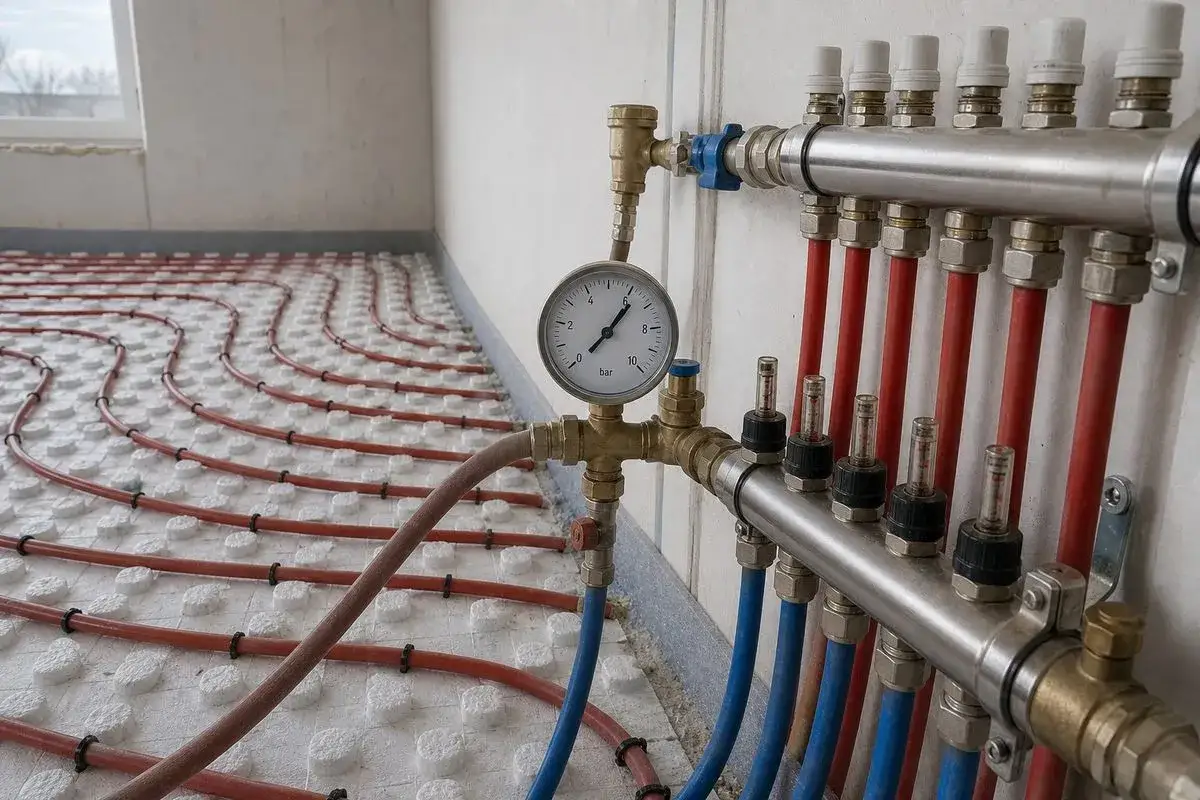

Próbę ciśnieniową wykonuje się po ułożeniu rur, podłączeniu ich do rozdzielacza i odpowietrzeniu obiegów. Instalator napełnia pętle wodą, usuwa powietrze i podaje ciśnienie kontrolne zgodne z dokumentacją producenta. W wielu systemach stosuje się co najmniej 6 barów i czas kontroli około 12 godzin, ale pierwszeństwo zawsze ma instrukcja konkretnego systemu.
Przykładowe protokoły przewidują również, że spadek ciśnienia nie powinien przekraczać 0,1 bara na godzinę, a w instalacji nie może pojawić się wyciek ani trwałe odkształcenie elementów. Sama obserwacja manometru nie wystarczy, jeśli układ zawiera powietrze, dlatego odpowietrzenie jest równie ważne jak samo pompowanie.
Podczas wykonywania jastrychu rury powinny pozostawać pod ciśnieniem roboczym. Dzięki temu nawet niewielkie uszkodzenie można wykryć od razu, zanim zostanie przykryte warstwą betonu. Po zakończeniu próby najlepiej zachować protokół, zdjęcia przebiegu rur i oznaczenie ewentualnej złączki.
Najczęstsze błędy przy sztukowaniu pętli
Najgorszy scenariusz zaczyna się od zdania, że „to tylko jedno połączenie i na pewno będzie dobrze”. W praktyce problemy wynikają zwykle nie z samej idei naprawy, lecz z użycia przypadkowego elementu, nieprawidłowego montażu albo pominięcia testu.
- Łączenie rur różnych producentów bez potwierdzonej kompatybilności.
- Użycie złączki skręcanej w miejscu, do którego po wylaniu posadzki nie będzie dostępu.
- Zakrycie połączenia bez wykonania próby ciśnieniowej.
- Montaż łącznika na rurze zagiętej, spłaszczonej albo uszkodzonej podczas cięcia.
- Brak dokumentacji miejsca naprawy przed ułożeniem płytek lub paneli.
- Ułożenie zbyt długiej pętli zamiast podzielenia powierzchni na dwa obiegi.
Jeżeli rury zabraknie przed dotarciem do rozdzielacza, najrozsądniej jest rozważyć wymianę całego odcinka albo zmianę przebiegu pętli. Łącznik kosztuje niewiele w porównaniu z remontem posadzki, ale to nie cena elementu powinna decydować o jego zastosowaniu, tylko dokumentacja systemu i możliwość późniejszej kontroli.
Co zrobić, gdy rura została przewiercona
Po przewierceniu rury trzeba natychmiast wyłączyć ogrzewanie i zamknąć dopływ wody do uszkodzonego obiegu. Miejsce należy odsłonić ostrożnie, najlepiej na podstawie zdjęć instalacji lub pomiaru termowizyjnego, a potem usunąć uszkodzony fragment z niewielkim zapasem.
Do naprawy używa się certyfikowanej złączki naprawczej przeznaczonej do rury zatapianej w jastrychu. Połączenie powinien wykonać instalator, który potrafi dobrać element, zastosować właściwe szczęki zaciskowe i przeprowadzić próbę szczelności. Nie zakładałbym zwykłej złączki hydraulicznej kupionej bez sprawdzenia instrukcji, nawet jeśli jej średnica wygląda na właściwą.
Po pozytywnym teście miejsce można odtworzyć zgodnie z technologią naprawy jastrychu. Dobrze jest zostawić kilka centymetrów zapasu wokół rury i oznaczyć naprawę na planie. Taka informacja przyda się podczas montażu mebli, wiercenia pod zabudowę albo późniejszego remontu.
Najrozsądniejsza decyzja zależy od miejsca połączenia
Moja praktyczna zasada jest prosta. Połączenia przy rozdzielaczu są standardem, a połączenia w polu grzewczym są wyjątkiem, który wymaga właściwego produktu, poprawnego montażu i pełnej próby ciśnieniowej.
W nowej instalacji najlepiej zaplanować pętle tak, aby każda była wykonana z jednego odcinka rury. Przy awarii istniejącej podłogówki profesjonalna złączka naprawcza może uratować posadzkę przed całkowitym remontem, ale tylko wtedy, gdy system rzeczywiście dopuszcza takie rozwiązanie i miejsce naprawy zostanie dobrze udokumentowane.
