Rury ułożone w podłodze mogą dać wyjątkowo równomierne ciepło, ale tylko wtedy, gdy ich przebieg, rozstaw i podział na obiegi są dobrze zaplanowane. Dobry schemat podłogówki pokazuje nie tylko układ rur, lecz także połączenie ze źródłem ciepła, rozdzielaczem, sterowaniem oraz warstwami posadzki. Poniżej wyjaśniam, jak czytać taki rysunek, kiedy wybrać spiralę lub meander, jak dobrać długość pętli i których błędów nie popełnić.
Najważniejsze decyzje zapadają przed rozwinięciem pierwszej rury
- Rozdzielacz dzieli instalację na niezależne pętle i umożliwia regulację przepływu.
- Spirala zwykle zapewnia bardziej równomierną temperaturę niż klasyczny meander.
- Rozstaw 10-20 cm dobiera się do strat ciepła, rodzaju pomieszczenia i okładziny.
- Pojedyncza pętla z rury 16 mm ma najczęściej 60-80 m, a około 100 m to górna granica wymagająca obliczeń.
- Przed wylewką trzeba wykonać próbę szczelności i dokładnie sfotografować przebieg rur.
Jak czytać schemat podłączenia ogrzewania podłogowego
Najprostszy obieg wygląda tak: źródło ciepła podaje wodę do układu regulacyjnego, stamtąd trafia ona na belkę zasilającą rozdzielacza, przepływa przez pętle w podłodze i wraca belką powrotną. Dalej schłodzona woda jest ponownie podgrzewana. Ten kierunek przepływu jest ważniejszy niż sam wygląd rysunku, bo pozwala ocenić, czy instalacja ma szansę działać stabilnie.
W schemacie mogą pojawić się kocioł, pompa ciepła, bufor, pompa obiegowa, zawór mieszający, termostaty i siłowniki. Nie każdy układ potrzebuje wszystkich tych elementów. Pompa ciepła pracująca bezpośrednio na niskiej temperaturze może zasilać podłogówkę bez dodatkowego mieszacza, natomiast przy kotle lub połączeniu z grzejnikami często potrzebna jest grupa mieszająca obniżająca temperaturę wody.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Źródło ciepła | Podgrzewa wodę grzewczą | Powinno współpracować z instalacją niskotemperaturową |
| Grupa mieszająca | Reguluje temperaturę zasilania podłogi | Nie zawsze jest konieczna przy pompie ciepła |
| Rozdzielacz | Dzieli przepływ na poszczególne pętle | Powinien mieć przepływomierze i zawory odcinające |
| Pętle grzewcze | Oddają ciepło do jastrychu i okładziny | Nie powinny mieć połączeń ukrytych w posadzce |
| Sterowanie | Kontroluje temperaturę w pomieszczeniach | Termostat powinien odpowiadać konkretnej strefie |
Rozdzielacz najlepiej umieścić możliwie centralnie względem obsługiwanych pomieszczeń. Dzięki temu przewody dojściowe są krótsze, a pętle mają podobne opory hydrauliczne. Z mojego doświadczenia wynika, że ładny, symetryczny rysunek nie gwarantuje dobrego działania, jeśli rozdzielacz wciśnięto na skraj domu tylko dlatego, że tam znalazło się wolne miejsce.
Spirala czy meander czyli który układ rur wybrać

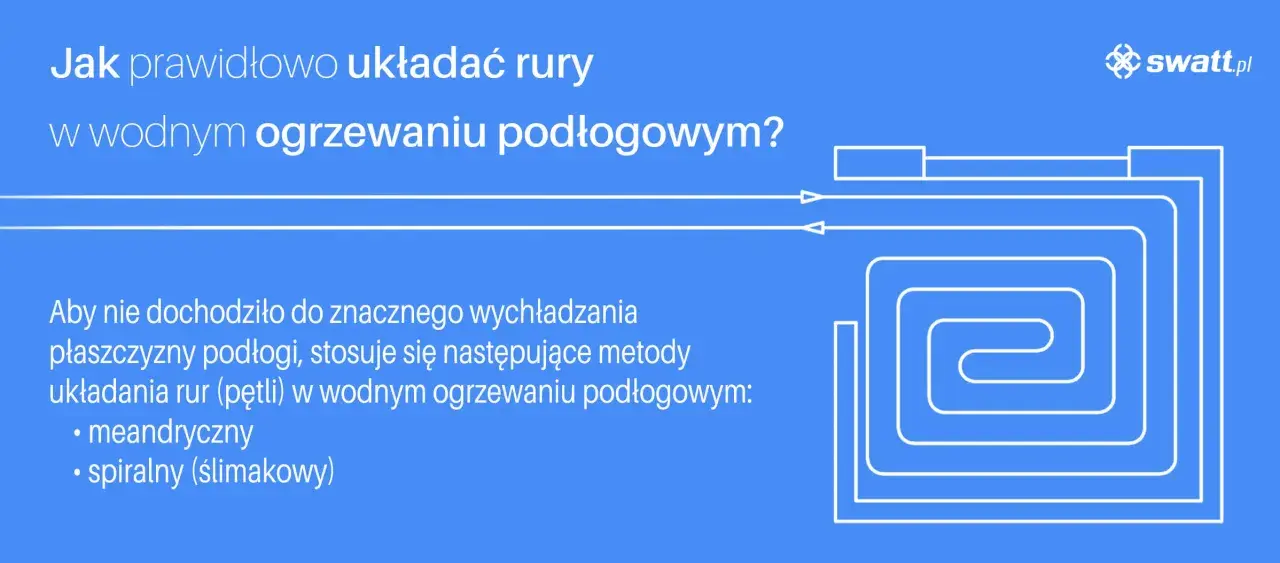

Dwa podstawowe sposoby prowadzenia rur to spirala, nazywana też ślimakiem, oraz meander. W pierwszym przypadku rura zasilająca i powrotna biegną obok siebie, dlatego cieplejszy początek pętli sąsiaduje z chłodniejszym końcem. Efektem jest zwykle bardziej wyrównana temperatura całej podłogi.
Meander prowadzi rurę równoległymi odcinkami z nawrotami przy ścianie. Jest łatwiejszy do rozrysowania w długim i wąskim pomieszczeniu, ale początkowa część pętli może być wyraźnie cieplejsza od końcowej. Nie oznacza to, że meander jest błędem. Trzeba po prostu wykorzystać go tam, gdzie jego ograniczenia nie będą problemem.
| Układ | Najlepsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Spirala | Salony, większe pokoje, regularne rzuty | Równomierne oddawanie ciepła, łatwe zagęszczenie przy ścianach zewnętrznych | Wymaga dokładniejszego planowania nawrotów |
| Meander | Korytarze, łazienki, długie i wąskie pomieszczenia | Prosty przebieg i łatwe układanie | Większa różnica temperatur na początku i końcu pętli |
| Układ mieszany | Pomieszczenia z dużym przeszkleniem lub strefą brzegową | Możliwość zwiększenia mocy przy zimnej ścianie | Wymaga projektu, aby nie przesadzić z zagęszczeniem |
Przy dużym oknie tarasowym nie układam rur tak samo gęsto na całej powierzchni. W pasie przy przeszkleniu można zastosować strefę brzegową, na przykład rozstaw 10 cm zamiast 15 cm. Trzeba jednak zachować umiar, bo nadmierne zagęszczenie rur nie naprawi słabej izolacji ściany ani źle dobranej mocy instalacji.
Jak dobrać rozstaw rur i długość pętli
Rozstaw oznacza odległość między osiami sąsiednich rur. Najczęściej spotyka się 10, 15 i 20 cm, choć ostateczna wartość powinna wynikać z obliczeń zapotrzebowania na ciepło. Im mniejszy rozstaw, tym większa moc z metra kwadratowego i bardziej równomierna temperatura, ale również większe zużycie rury oraz wyższy koszt montażu.
| Strefa | Typowy rozstaw | Praktyczna uwaga |
|---|---|---|
| Salon i sypialnia | 15-20 cm | Ostateczny wybór zależy od izolacji i strat ciepła |
| Łazienka | 10-15 cm | Gęstszy układ poprawia komfort przy płytkach |
| Strefa przy dużym oknie | 10-15 cm | Może ograniczyć odczuwanie chłodu przy przeszkleniu |
| Korytarz i wiatrołap | 10-20 cm | Układ trzeba dopasować do kształtu pomieszczenia |
Dla rury 16 mm długość jednej pętli najczęściej mieści się w przedziale 60-80 m. Wydłużanie jej do około 100 m bywa możliwe, ale zwiększa opory przepływu i może utrudnić wyregulowanie instalacji. Gdy pomieszczenie wymaga większej ilości rury, lepiej podzielić je na dwie podobne pętle niż tworzyć jeden bardzo długi obieg.
Do szybkiego oszacowania można przyjąć, że przy rozstawie 15 cm potrzeba około 6,7 m rury na 1 m², do czego trzeba dodać odcinki prowadzące do rozdzielacza. Przykładowe 20 m² może więc wymagać około 135 m rury, czyli dwóch pętli po mniej więcej 65-70 m. To tylko kalkulacja wstępna, ponieważ meble stałe, wnęki i kształt pokoju zmieniają powierzchnię czynną.
W praktyce nie układa się rur pod stałą zabudową kuchenną, wanną obudowaną od podłogi ani dużymi szafami. Nie należy jednak automatycznie omijać każdego mebla. Zwykłe łóżko czy sofa na nóżkach nie muszą wyłączać fragmentu ogrzewania, a zbyt duże puste pola mogą pogorszyć równowagę cieplną pomieszczenia.
Jak wygląda przekrój prawidłowo wykonanej podłogi
Sam przebieg rur to tylko część instalacji. Ciepło musi przejść przez jastrych i okładzinę, a wcześniej nie może uciekać w dół. Dlatego schemat warto czytać również pionowo, od konstrukcji stropu lub gruntu aż po warstwę wykończeniową.
| Warstwa | Znaczenie |
|---|---|
| Podłoże konstrukcyjne | Musi być stabilne, oczyszczone i odpowiednio równe |
| Izolacja cieplna | Ogranicza straty ciepła do stropu lub gruntu |
| Taśma brzegowa | Oddziela jastrych od ścian i pozwala mu pracować |
| Rury grzewcze | Przekazują ciepło do warstwy jastrychu |
| Jastrych | Rozprowadza ciepło i chroni przewody |
| Okładzina podłogowa | Wpływa na szybkość oraz skuteczność oddawania ciepła |
Najczęstszy problem nie wynika z rodzaju rury, lecz z niedostatecznej izolacji pod nią. W domu na gruncie grubość i parametry izolacji trzeba dopasować do całej przegrody, a nie traktować jej jako dodatku do instalacji. Podłogówka nie zastąpi izolacji, dlatego zwiększanie temperatury zasilania w celu nadrobienia strat zwykle kończy się wyższymi rachunkami i gorszym komfortem.
Równie ważna jest okładzina. Płytki ceramiczne i kamień dobrze przewodzą ciepło, natomiast grube drewno, niektóre panele oraz dywany zwiększają opór cieplny. Przed wyborem materiału trzeba sprawdzić, czy producent dopuszcza jego stosowanie z ogrzewaniem podłogowym i jaka jest maksymalna temperatura powierzchni.
Projekt, koszt i błędy, które psują cały układ
Przy nowym domu warto zacząć od projektu zawierającego obliczenia strat ciepła, podział na strefy, długości pętli, rozstawy i nastawy przepływów. Sama kartka z narysowanymi zygzakami może pomóc wykonawcy, ale nie zastąpi sprawdzenia hydraulicznego. Projekt jest szczególnie ważny przy pompie ciepła, ponieważ zbyt długie lub źle zbilansowane pętle mogą obniżyć sprawność całego systemu.
Orientacyjny koszt wodnego ogrzewania podłogowego w 2026 roku często mieści się w granicach 120-250 zł za m² za materiały i montaż, zależnie od systemu, regionu oraz zakresu prac. Wycena może nie obejmować wylewki, źródła ciepła, automatyki ani przygotowania podłoża, dlatego zawsze trzeba sprawdzić, co dokładnie zawiera cena.
Najczęściej spotykam się z kilkoma powtarzalnymi błędami:
- Za długie pętle, przez które końcówki pomieszczeń są chłodniejsze, a regulacja przepływu staje się trudna.
- Brak taśmy brzegowej, który może prowadzić do naprężeń i pękania jastrychu.
- Połączenia rur w posadzce. Pętla powinna być wykonana z jednego odcinka od rozdzielacza do rozdzielacza.
- Brak dokumentacji zdjęciowej, przez co późniejsze wiercenie w podłodze staje się ryzykowne.
- Jednakowy rozstaw wszędzie, mimo różnych strat ciepła w łazience, salonie i przy przeszkleniach.
- Nieopisane pętle, które utrudniają uruchomienie i późniejszy serwis.
Po ułożeniu rur należy wykonać próbę szczelności przy ciśnieniu określonym w projekcie lub instrukcji systemu, często w okolicach 6 barów. Dopiero po pozytywnym teście można bezpiecznie wykonywać jastrych. Rury powinny pozostać wypełnione wodą i pod ciśnieniem podczas betonowania, jeśli tak przewiduje procedura wykonawcza.
Warto też zachować zdjęcia każdego pomieszczenia z widoczną miarką i punktami stałymi. Taka dokumentacja po kilku latach może zdecydować, czy montaż półki będzie prostą czynnością, czy kosztownym poszukiwaniem uszkodzonej pętli.
Rysunek instalacji, który przyda się także po zakończeniu budowy
Dobry schemat nie kończy swojej roli w dniu zalania rur jastrychem. Powinien zawierać numery pętli, ich długości, przypisanie do pomieszczeń, rozstaw oraz podstawowe nastawy przepływomierzy. Dzięki temu instalator może szybciej wyregulować system, a właściciel domu nie zostaje z anonimową szafką pełną przewodów.
Najbezpieczniejsza kolejność wygląda tak: najpierw obliczenia i podział stref, później wybór rozstawu, następnie rozmieszczenie rozdzielacza i dopiero na końcu rysowanie przebiegu rur. Jeśli schemat jest jasny przed rozpoczęciem montażu, łatwiej kontrolować wykonawcę, przewidzieć koszty i uniknąć poprawek, których po wykonaniu posadzki nie da się zrobić bez kucia.
