Dwa domy mogą mieć podobną liczbę paneli, a jednak potrzebować zupełnie innych urządzeń. O wyborze decydują między innymi dostęp do sieci, zacienienie dachu, liczba faz i planowany magazyn energii. W tym artykule porządkuję rodzaje falowników i pokazuję, które rozwiązanie najlepiej pasuje do typowych instalacji fotowoltaicznych w Polsce.
Najważniejsze różnice między falownikami widać w sposobie pracy i zastosowaniu
- On-grid współpracuje z siecią, ale zwykle wyłącza się podczas awarii zasilania.
- Off-grid działa niezależnie od sieci i wymaga magazynu energii lub innego źródła zasilania.
- Hybrydowy łączy instalację PV, sieć i akumulator, często oferując zasilanie awaryjne.
- Stringowy sprawdza się na prostym, mało zacienionym dachu, a mikrofalowniki ułatwiają pracę przy wielu połaciach.
- Przy wyborze trzeba sprawdzić między innymi MPPT, napięcie, moc AC, fazy i funkcję backupu.
Falownik decyduje o tym, jak działa cała instalacja
Moduły fotowoltaiczneprodukują prąd stały, oznaczany jako DC. Domowe urządzenia i sieć elektroenergetyczna wykorzystują natomiast prąd przemienny AC, dlatego falownik jest czymś więcej niż zwykłą „przetwornicą”. Steruje przepływem energii, pilnuje parametrów napięcia i pomaga instalacji pracować z możliwie wysoką wydajnością. Wbudowany regulator MPPT wyszukuje punkt mocy maksymalnej, czyli takie napięcie i natężenie, przy których panele w danej chwili produkują najwięcej energii. Ma to znaczenie przy zmiennym nasłonecznieniu. Dwa niezależne wejścia MPPT pozwalają na przykład osobno obsłużyć moduły skierowane na wschód i zachód.
Podział falowników można prowadzić na kilka sposobów. Najważniejszy dotyczy współpracy z siecią, ale znaczenie mają także budowa urządzenia, liczba faz, sposób podłączenia paneli oraz możliwość współpracy z akumulatorem. Dlatego samo określenie „falownik 5 kW” mówi zdecydowanie za mało, aby ocenić, czy pasuje do konkretnego domu.
On-grid, off-grid i hybrydowy wybierają różne priorytety

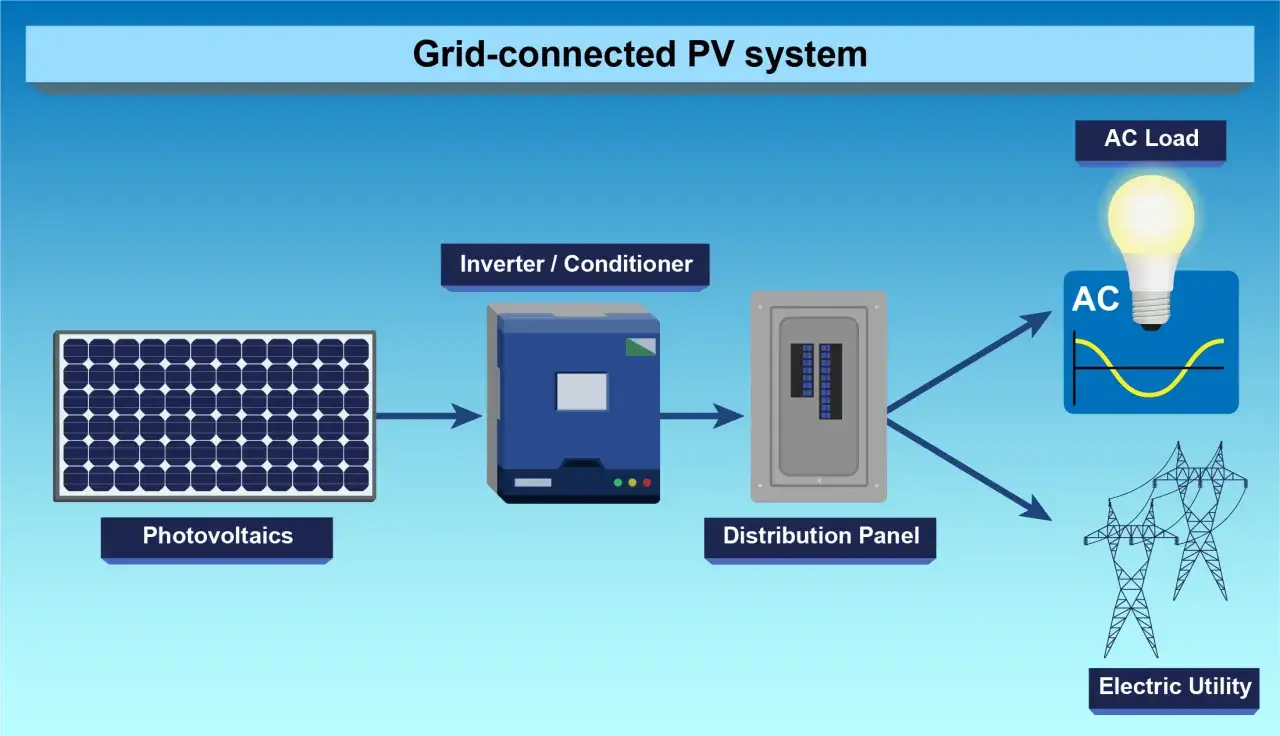

Falownik on-grid
Falownik sieciowy, czyli on-grid, synchronizuje instalację z publiczną siecią elektroenergetyczną. Energia z paneli zasila najpierw odbiorniki w budynku, a nadwyżka może zostać oddana do sieci zgodnie z zasadami rozliczania prosumentów.
To najczęstszy wariant w domach jednorodzinnych, ponieważ jest stosunkowo prosty i nie wymaga akumulatora. Ma jednak ważne ograniczenie. Gdy sieć zanika, standardowy falownik on-grid również się wyłącza dzięki zabezpieczeniu anti-islanding, które zapobiega niebezpiecznej pracy instalacji podczas awarii.
Jeśli zależy mi na działaniu lodówki, bramy garażowej czy routera podczas przerwy w dostawie prądu, zwykły układ sieciowy nie wystarczy. Potrzebny będzie falownik z wyjściem awaryjnym, system magazynowania albo osobny zasilacz UPS.
Falownik off-grid
Urządzenie wyspowe pracuje bez stałego połączenia z siecią. Pobiera energię z paneli i akumulatorów, a następnie zasila wydzielone obwody lub cały niewielki system. Stosuje się je między innymi w domkach letniskowych, altanach, kamperach, gospodarstwach oddalonych od sieci i instalacjach zasilających monitoring.
Największym wyzwaniem jest bilans energii. Panele produkują najwięcej w dzień i latem, a zapotrzebowanie często rośnie wieczorem oraz zimą. Dlatego system off-grid wymaga odpowiednio dobranego magazynu, a czasem także generatora. W domu całorocznym bez dostępu do sieci oznacza to większy koszt i bardziej rygorystyczne projektowanie niż w instalacji on-grid.
Falownik hybrydowy
Hybryda łączy funkcje falownika sieciowego i wyspowego. Może kierować energię do domu, akumulatora albo sieci, a w razie awarii zasilać wybrane obwody z baterii i paneli. To rozwiązanie wybieram przede wszystkim wtedy, gdy właściciel chce zwiększyć autokonsumpcję lub planuje magazyn energii teraz albo w niedalekiej przyszłości.
Trzeba jednak sprawdzić, co dokładnie oznacza funkcja backup. Nie każdy model zasili cały budynek, nie każdy zapewnia podtrzymanie trójfazowe i nie każdy współpracuje z dowolnym akumulatorem. Czas przełączenia, maksymalna moc wyjścia awaryjnego oraz możliwość rozbudowy są zapisane w karcie katalogowej, a nie w samej nazwie „hybrydowy”.
| Typ urządzenia | Sieć publiczna | Akumulator | Praca podczas awarii | Najlepsze zastosowanie |
|---|---|---|---|---|
| On-grid | Wymagana | Nie | Zwykle nie | Typowy dom podłączony do sieci |
| Off-grid | Nie jest wymagana | Praktycznie niezbędny | Tak | Obiekt bez sieci lub niezależny energetycznie |
| Hybrydowy | Może współpracować | Tak | Tak, jeśli ma wyjście backup | Dom z magazynem energii i potrzebą zasilania awaryjnego |
Stringowy, mikrofalownik czy centralny
Drugi ważny podział dotyczy tego, gdzie znajduje się układ przetwarzający energię. W domu najczęściej spotyka się falownik stringowy albo mikrofalowniki. Duże falowniki centralne są typowe dla farm fotowoltaicznych i instalacji przemysłowych.
Falownik stringowy
W rozwiązaniu stringowym kilka lub kilkanaście modułów łączy się w łańcuch, a jeden falownik obsługuje całą grupę. To popularna i zwykle rozsądna opcja na prostym dachu bez dużego zacienienia. Łatwo ją monitorować, serwisować i rozbudować w ramach dostępnych parametrów.
Słabsza strona pojawia się wtedy, gdy fragment dachu jest regularnie zacieniany albo moduły mają różne kierunki. Zacieniony panel może ograniczać pracę całego łańcucha, choć nowoczesne optymalizatory i niezależne wejścia MPPT potrafią ten problem zmniejszyć. Nie zastąpią jednak dobrego projektu rozmieszczenia paneli.
Mikrofalowniki
Mikrofalownik montuje się przy pojedynczym module lub niewielkiej grupie modułów. Każdy panel może wtedy pracować w swoim punkcie mocy maksymalnej, co pomaga na dachach z kominami, lukarnami i połaciami o różnych kierunkach.
To rozwiązanie daje szczegółowy monitoring na poziomie modułów i ogranicza wpływ zacienienia jednego panelu na pozostałe. W zamian pojawia się więcej elektroniki na dachu, trudniejszy dostęp serwisowy i często wyższy koszt początkowy. Na dużej, jednolitej połaci ta przewaga może nie uzasadniać dodatkowego wydatku.
Falownik centralny
Falownik centralny obsługuje duże pola modułów i wysokie moce. W domu jednorodzinnym byłby zazwyczaj nieproporcjonalnym rozwiązaniem, ale w farmach PV jego duża moc i scentralizowana obsługa mogą upraszczać infrastrukturę.
W praktyce wybór między stringiem a mikrofalownikami jest ważniejszy dla właściciela domu niż sama marka. Ja zaczynam od analizy dachu i zacienienia, a dopiero później patrzę na funkcje dodatkowe. Odwrotna kolejność często prowadzi do kupienia drogiego sprzętu, który nie rozwiązuje rzeczywistego problemu.
Jedna faza, trzy fazy i kilka niezależnych wejść
Falowniki jednofazowe są spotykane w mniejszych instalacjach i obiektach z odpowiednią instalacją elektryczną. Trójfazowe lepiej pasują do domów z przyłączem 400 V, większym zapotrzebowaniem oraz odbiornikami takimi jak pompa ciepła, płyta indukcyjna czy ładowarka samochodu.
Nie chodzi wyłącznie o większą moc. Trzy fazy pomagają rozłożyć produkcję i obciążenie w instalacji, ale wymagają prawidłowego projektu oraz zgodności z wymaganiami operatora sieci. Przy większej mikroinstalacji operator może oczekiwać konkretnej konfiguracji, zabezpieczeń i dokumentów potwierdzających zgodność urządzenia z wymaganiami sieciowymi.
Drugim parametrem jest liczba trackerów MPPT. Jeden tracker może wystarczyć przy jednej, równej połaci. Przy dachu wschód-zachód, różnych kątach nachylenia lub częściowym zacienieniu lepiej mieć co najmniej dwa niezależne MPPT, aby różne grupy paneli nie były sztucznie uśredniane.
Trzeba też odróżnić moc paneli od mocy wyjściowej urządzenia. Falownik może mieć na przykład moc AC 5 kW, a producent może dopuszczać podłączenie paneli o większej mocy DC. Takie przewymiarowanie bywa celowe, ponieważ moduły rzadko pracują przez cały rok z mocą znamionową, ale dopuszczalny zakres zawsze sprawdzam w dokumentacji konkretnego modelu.
Parametry, których nie wolno pomijać przy zakupie
Moc znamionowa jest ważna, lecz sama nie wystarczy. Najpierw porównuję zakres napięcia MPPT z napięciem projektowanego łańcucha paneli. Szczególnie istotne jest napięcie obwodu otwartego Voc przy niskiej temperaturze, ponieważ zimą może wzrosnąć i przekroczyć limit falownika.
- Zakres napięcia MPPT powinien pasować do liczby modułów połączonych w string.
- Maksymalny prąd wejściowy musi uwzględniać parametry użytych paneli.
- Sprawność dobrych urządzeń zwykle mieści się w okolicach 97-99%, ale liczy się także sprawność przy częściowym obciążeniu.
- Klasa ochrony IP ma znaczenie, jeśli urządzenie znajduje się na zewnątrz lub w wilgotnym pomieszczeniu.
- Monitoring powinien pokazywać produkcję, zużycie, błędy i przepływ energii, a nie tylko sumę kilowatogodzin.
- Gwarancja i serwis są ważniejsze niż kilka dziesiątych punktu procentowego sprawności.
W instalacji podłączanej do sieci sprawdzam również aktualną listę urządzeń akceptowanych przez właściwego operatora. Liczą się między innymi certyfikaty, funkcje ochronne, możliwość ograniczenia eksportu oraz poprawna konfiguracja zabezpieczeń. Brak zgodności może opóźnić przyłączenie albo utrudnić późniejszy serwis.
Nie ignorowałbym również hałasu i miejsca montażu. Wentylatory potrafią być słyszalne przy dużym obciążeniu, więc ściana sypialni lub salonu nie zawsze jest dobrym miejscem. Z kolei montaż w pełnym słońcu może podnosić temperaturę urządzenia i pogarszać warunki pracy.
Jak dobrać rozwiązanie do konkretnego domu
Prosty dach bez zacienienia
Przy jednej lub dwóch podobnych połaciach najczęściej wystarczy falownik stringowy z odpowiednią liczbą MPPT. Jeśli dom jest podłączony do sieci, a zasilanie awaryjne nie jest priorytetem, ekonomiczny falownik on-grid będzie najprostszym wyborem.
Dach wschód-zachód
W takim układzie przydają się dwa niezależne trackery MPPT. Panele pracują w innych godzinach, więc łączenie ich w jeden nieprzemyślany string może obniżyć uzysk. Mikrofalowniki też mają tu sens, szczególnie gdy połać jest dodatkowo podzielona przez kominy lub okna dachowe.
Dom z pompą ciepła i planowanym akumulatorem
Rozważyłbym falownik hybrydowy, ale dopiero po sprawdzeniu profilu zużycia energii. Sama bateria nie gwarantuje opłacalności. Największą różnicę robi możliwość ładowania nadwyżek w dzień i wykorzystania ich wieczorem, a także właściwie dobrana pojemność oraz moc ładowania.
Przeczytaj również: Podłączenie paneli fotowoltaicznych krok po kroku
Obiekt bez dostępu do sieci
Potrzebny jest system off-grid zaprojektowany na najgorszy sezon, a nie tylko na słoneczne lato. Przy obciążeniach takich jak ogrzewanie elektryczne czy duża pompa lepiej rozważyć dodatkowe źródło energii. Pełna niezależność brzmi atrakcyjnie, ale w polskim klimacie wymaga większego magazynu i znacznie dokładniejszego bilansowania.
Przed podpisaniem umowy poprosiłbym instalatora o schemat elektryczny, kartę katalogową falownika, obliczenia napięć dla temperatury zimowej oraz jasną odpowiedź, które obwody będą działały podczas awarii. Te cztery dokumenty mówią o jakości projektu więcej niż efektowna aplikacja do monitoringu.
Dobry falownik powinien pasować do planu na energię
Najrozsądniejszy wybór nie zawsze oznacza najdroższy model. Dla prostego dachu i stabilnej sieci wystarczy dobre urządzenie stringowe, przy skomplikowanym zacienieniu przewagę mogą mieć mikrofalowniki, a przy magazynie energii i potrzebie backupu najwięcej sensu ma falownik hybrydowy.
Ja traktuję inwerter jako element całego systemu, a nie samodzielny produkt. Liczą się razem panele, zabezpieczenia, przewody, licznik, magazyn i sposób użytkowania domu. Dopiero takie spojrzenie pozwala uniknąć sytuacji, w której instalacja działa poprawnie technicznie, ale nie daje oczekiwanych oszczędności ani zasilania awaryjnego.
