Wybór paneli na dach zaczyna się nie od mocy w watach, lecz od sprawdzenia, czy moduły fizycznie zmieszczą się na połaci. Pytanie, jakie są wymiary paneli fotowoltaicznych, dotyczy więc nie tylko długości i szerokości, ale także grubości, masy, liczby modułów oraz miejsca potrzebnego na bezpieczny montaż.
Najważniejsze liczby przed zakupem modułów PV
- Typowy panel do domu ma około 1762 × 1134 × 30 mm.
- Powierzchnia jednego modułu wynosi zwykle około 2 m².
- Waga panelu najczęściej mieści się w przedziale 20-25 kg.
- Większe moduły mogą przekraczać 2 m długości i ważyć ponad 25 kg.
- Ostateczny wymiar zawsze trzeba sprawdzić w karcie katalogowej konkretnego modelu.
Jakie rozmiary mają najczęściej montowane panele fotowoltaiczne
Na polskim rynku dominuje dziś prostokątny moduł o wymiarach około 1,7-1,8 m długości i 1,1-1,15 m szerokości. Popularny przykład ma 1762 × 1134 mm, około 30 mm grubości i waży mniej więcej 21 kg. Taki panel oferuje zwykle od 420 do 470 W mocy, zależnie od technologii ogniw i konkretnej serii.
Nie istnieje jeden uniwersalny standard, który pasowałby do każdego producenta. Różnice kilku centymetrów mogą wydawać się niewielkie, ale przy kilku lub kilkunastu modułach zmieniają szerokość całego układu. Z mojego doświadczenia wynika, że właśnie ten szczegół bywa pomijany podczas wstępnego planowania instalacji.
| Typ modułu | Orientacyjne wymiary | Typowa moc | Przeciętna masa |
|---|---|---|---|
| Starszy panel 60-ogniwowy | około 1650 × 1000 mm | 300-380 W | 18-21 kg |
| Nowoczesny moduł do domu | około 1720-1765 × 1134 mm | 400-470 W | 20-25 kg |
| Duży moduł 144-połówkowy | około 2090-2380 × 1134 mm | 540-650 W | 27-35 kg |
Podane wartości są przedziałami, a nie obietnicą dla każdego produktu. Panel o tej samej mocy może mieć inny format, grubsze szkło albo cięższą konstrukcję typu dual glass. Dlatego przed zamówieniem sprawdzam zawsze trzy parametry razem: długość, szerokość i masę.
Od czego zależą długość i szerokość modułu
Wymiary panelu wynikają przede wszystkim z wielkości oraz liczby ogniw krzemowych. Przez lata popularne były moduły z 60 lub 72 pełnymi ogniwami, natomiast obecnie często spotyka się ogniwa dzielone na pół. Oznaczenie 108 half-cell nie oznacza 108 dużych, pełnych ogniw, lecz 54 ogniwa podzielone na dwie części.
Większe ogniwa pozwalają uzyskać wyższą moc z jednego modułu, ale zwykle zwiększają jego powierzchnię. W praktyce oznacza to kompromis między mocą pojedynczego panelu a wygodą przenoszenia, rozmieszczenia i serwisowania instalacji.
Małe i starsze formaty
Moduły o długości około 1,6-1,7 m i szerokości bliskiej 1 m nadal można spotkać przy rozbudowie starszej instalacji albo na małej, nietypowej połaci. Ich zaletą jest łatwiejsze dopasowanie do przeszkód, luk między oknami dachowymi i kominami. Wadą pozostaje niższa moc z jednego modułu, więc do uzyskania tej samej mocy potrzeba ich więcej.
Pełnowymiarowe panele do domu
Najczęściej wybierany wariant ma około 2 m² powierzchni. Przy mocy 440-460 W daje to bardzo dobry stosunek uzysku do zajmowanego miejsca, dlatego takie moduły często trafiają na dachy domów jednorodzinnych. Nie zawsze są jednak najlepsze na małej połaci z wieloma oknami, lukarnami lub załamaniami.
Przeczytaj również: Gdzie kupić panele najtaniej i nie przepłacić za instalację?
Duże moduły o wysokiej mocy

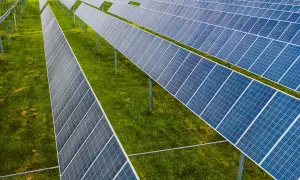

Panele przekraczające 2 m długości są popularniejsze w dużych instalacjach, na gruncie i na obiektach przemysłowych. Na dachu domu mogą ograniczyć liczbę potrzebnych modułów, ale ich montaż jest mniej wygodny, a masa całego elementu mocniej obciąża konstrukcję. Wąska połać nie zawsze skorzysta na większej mocy, jeśli jeden długi panel nie mieści się między przeszkodami.
Ile miejsca trzeba zarezerwować na instalację
Najprostsze obliczenie polega na pomnożeniu długości i szerokości modułu. Panel 1762 × 1134 mm zajmuje około 2,0 m² samej powierzchni. Dziesięć takich paneli potrzebuje więc około 20 m², ale rzeczywista strefa montażu będzie większa ze względu na przerwy między modułami, odsunięcia od krawędzi dachu i dostęp dla instalatora.
Przy układzie pionowym jeden panel ma około 1,76 m wysokości i 1,13 m szerokości. Pięć modułów w jednym rzędzie zajmie około 5,67 m szerokości, bez uwzględnienia odstępów. Dwa takie rzędy potrzebują około 3,52 m wysokości, również przed doliczeniem przerw i stref technicznych.
| Liczba paneli | Przybliżona powierzchnia modułów | Praktyczna uwaga |
|---|---|---|
| 6 | około 12 m² | Dobry punkt wyjścia dla małej instalacji, ale układ zależy od kształtu dachu. |
| 10 | około 20 m² | Często stosowany układ dla instalacji około 4,5 kWp. |
| 12 | około 24 m² | Trzeba uwzględnić kominy, okna, krawędzie i przebieg konstrukcji. |
| 20 | około 40 m² | Na małym dachu ważniejsza od samej powierzchni staje się geometria połaci. |
Orientacja paneli może całkowicie zmienić wynik. Obrócenie modułu z pionu do poziomu zamienia jego wymiary miejscami, co czasem pozwala ominąć okno dachowe albo zmieścić dodatkowy rząd. Nie robiłbym jednak takiego układu wyłącznie na podstawie pomiaru linijką. Liczą się też strefy mocowania, zacienienie i wymagania konkretnej konstrukcji.
Grubość, masa i obciążenie dachu mają znaczenie
Typowy panel ramowy ma 30-40 mm grubości. Sama grubość nie mówi jeszcze, ile miejsca zajmie cała instalacja, ponieważ moduł leży na szynach montażowych, a pod nim trzeba zostawić przestrzeń na wentylację i prowadzenie przewodów.
Waga pojedynczego panelu najczęściej wynosi 20-25 kg. Przy dziesięciu modułach daje to już około 200-250 kg, do czego dochodzą profile aluminiowe, uchwyty, przewody i ewentualne elementy balastowe. Na dachu płaskim ciężar może być jeszcze większy, jeśli konstrukcja wymaga obciążenia przeciwwiatrowego.
Sam moduł o masie 21 kg i powierzchni około 2 m² daje mniej więcej 10,5 kg/m². To tylko ciężar panelu, a nie kompletnego systemu. Przed montażem trzeba więc ocenić stan więźby, rodzaj pokrycia, sposób zakotwienia oraz lokalne obciążenia od śniegu i wiatru.
Nie zakładam, że skoro dach utrzymał ciężką dachówkę, automatycznie bez problemu przyjmie każdą instalację PV. Obciążenie rozkłada się inaczej, a na dachach płaskich dochodzi działanie wiatru. Wątpliwości powinien rozstrzygnąć instalator lub konstruktor, szczególnie przy starszym budynku.
Jak dopasować panele do konkretnego dachu
Dobór zaczynam od dokładnego pomiaru użytecznej połaci, a nie od wpisania potrzebnej mocy do kalkulatora. Na szkicu zaznaczam kominy, wyłazy, okna, anteny, odpowietrzenia i pasy przy krawędziach. Dopiero później sprawdzam, czy lepiej ułożyć moduły pionowo, czy poziomo.
- Zmierz wolną długość i szerokość połaci, uwzględniając jej faktyczny kształt.
- Odejmij miejsca zajęte przez przeszkody oraz strefy, do których trzeba zachować dostęp.
- Porównaj kilka układów, ponieważ jeden dodatkowy rząd może zmienić opłacalność całej instalacji.
- Sprawdź kartę katalogową, w której znajdują się dokładne wymiary, masa i punkty mocowania.
- Zweryfikuj obciążenie konstrukcji razem z szynami, uchwytami i innymi elementami systemu.
Najczęstszy błąd polega na założeniu, że dach o powierzchni 25 m² pomieści 12 paneli zajmujących łącznie 24 m². Taki rachunek pomija przerwy, krawędzie i przeszkody, dlatego bezpieczniej liczyć powierzchnię użytkową, a nie całą powierzchnię połaci.

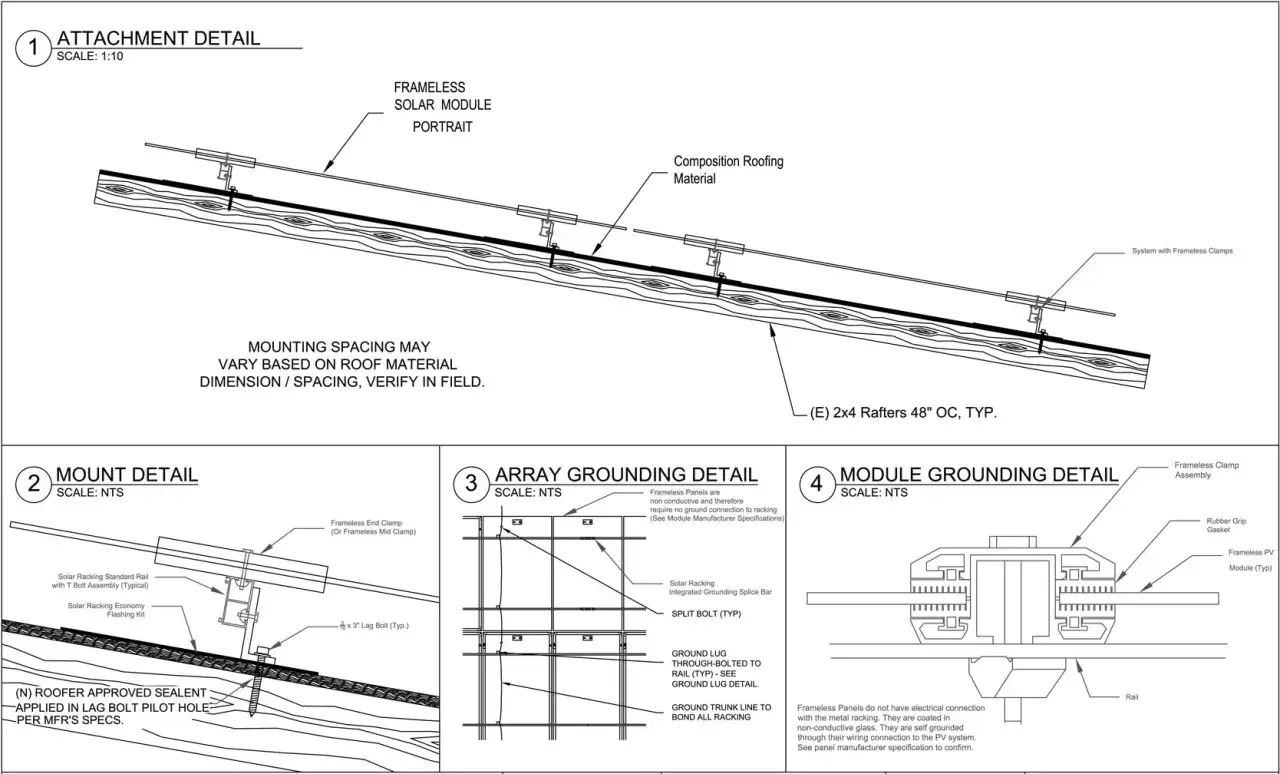

Trzeba też sprawdzić, czy wybrany model może być montowany w planowanym układzie. Producent określa dopuszczalne strefy zacisków, rozstaw punktów podparcia i obciążenia mechaniczne. Panel może mieć właściwy rozmiar, a mimo to nie pasować do danej konstrukcji bez dodatkowych uchwytów.
Kiedy sprawdzają się nietypowe moduły
Nie każdy panel musi mieć klasyczną formę dużej, sztywnej prostokątnej tafli. Na kamperach, balkonach, elewacjach i lekkich konstrukcjach spotyka się moduły mniejsze, elastyczne albo przenośne. Ich wymiary są znacznie bardziej zróżnicowane, dlatego nie da się podać jednego przydatnego standardu.
Moduły elastyczne mogą lepiej dopasować się do lekko zaokrąglonej powierzchni, ale zwykle mają inne wymagania dotyczące chłodzenia, mocowania i odporności mechanicznej. Nie traktowałbym ich jako prostego zamiennika paneli sztywnych na zwykłym dachu domu.
Podobnie wygląda sytuacja z panelami bifacjalnymi i konstrukcjami typu dual glass. Ich zewnętrzne wymiary mogą być niemal takie same jak klasycznego modułu, lecz masa bywa wyższa z powodu dodatkowej tafli szkła. To ważne przy dachach o ograniczonej nośności.
Wymiar z karty katalogowej jest ważniejszy niż nazwa mocy
Panel 450 W nie ma jednego z góry ustalonego rozmiaru. Dwóch producentów może oferować moduły o tej samej mocy, ale różniące się długością, szerokością, grubością ramy i masą. Z tego powodu przy projektowaniu instalacji nie kieruję się wyłącznie hasłem „panel 450 W”.
W karcie technicznej szukam pozycji Module Dimensions lub „wymiary modułu”, a także masy, liczby ogniw, grubości ramy i rysunku mechanicznego. Warto sprawdzić również długość przewodów, rozmieszczenie puszki przyłączeniowej oraz zakres zaciskania. Te szczegóły mogą zdecydować, czy montaż przebiegnie szybko, czy wymaga dodatkowych elementów.
Najrozsądniejsza praktyka jest prosta: wybrać konkretny model, pobrać jego kartę katalogową i dopiero na jej podstawie przygotować rozrys paneli na dachu. Centymetry na papierze są tańsze niż poprawki na gotowej instalacji, a dokładne wymiary pomagają od razu ocenić liczbę modułów, ciężar systemu i realny uzysk dostępnej powierzchni.
