Podłączenie paneli fotowoltaicznych wymaga dopasowania modułów do falownika, właściwego poprowadzenia przewodów i zastosowania zabezpieczeń po stronie prądu stałego oraz przemiennego. Wyjaśniam, jak wygląda ten proces, czym różni się połączenie szeregowe od równoległego, gdzie najczęściej pojawiają się błędy i jakie formalności trzeba spełnić w Polsce.
Najważniejsze zasady bezpiecznego podłączenia instalacji PV
- Połączenie szeregowe zwiększa napięcie, a natężenie pozostaje zbliżone do wartości pojedynczego modułu.
- Połączenie równoległe zwiększa natężenie, dlatego wymaga kontroli maksymalnego prądu falownika i odpowiednich zabezpieczeń.
- Każdy string trzeba dopasować do zakresu MPPT, maksymalnego napięcia DC i prądu wejściowego falownika.
- Nie wolno rozłączać złączy PV pod obciążeniem, ponieważ może powstać niebezpieczny łuk elektryczny.
- Instalację on-grid trzeba zgłosić do właściwego operatora systemu dystrybucyjnego.
Od czego zacząć przed połączeniem paneli
Zanim wepnę pierwszy przewód, sprawdzam dokumentację modułów, falownika i projektu instalacji. Sam fakt, że wszystkie panele mają podobną moc, nie wystarcza. Znaczenie mają również napięcie obwodu otwartego Voc, napięcie pracy Vmp, prąd zwarciowy Isc oraz prąd roboczy Imp.
Trzeba też ocenić dach. Moduły na jednej połaci, o tym samym kącie nachylenia i podobnym nasłonecznieniu, zwykle mogą pracować w jednym stringu. Panele skierowane na wschód i zachód lepiej rozdzielić na osobne wejścia MPPT, czyli niezależne układy śledzenia punktu maksymalnej mocy w falowniku.
Co sprawdzić w karcie katalogowej
- maksymalne napięcie DC falownika, którego nie wolno przekroczyć nawet w mroźny, słoneczny dzień,
- zakres napięcia MPPT, w którym falownik może efektywnie pracować,
- maksymalny prąd wejściowy dla każdego toru MPPT,
- liczbę niezależnych wejść i możliwość podłączenia równoległych stringów,
- maksymalną liczbę modułów dopuszczoną przez producenta w jednym łańcuchu.
Przykładowo moduł o napięciu roboczym około 34 V po połączeniu dziesięciu sztuk szeregowo da około 340 V podczas pracy. Napięcie Voc będzie wyższe, a przy niskiej temperaturze może jeszcze wzrosnąć, dlatego obliczenia trzeba wykonać na podstawie danych producenta, a nie samego napięcia nominalnego.
Szeregowo, równolegle czy w układzie mieszanym

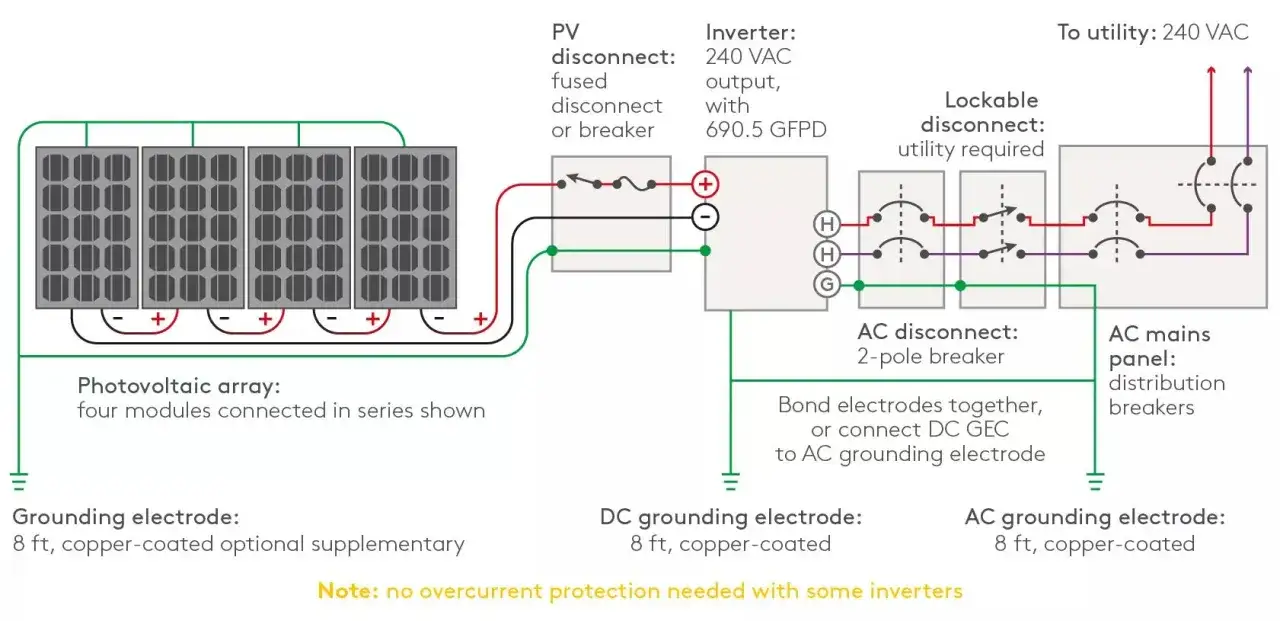

W domowych instalacjach on-grid najczęściej stosuje się kilka paneli połączonych szeregowo w string. Złącze dodatnie jednego modułu łączy się wtedy ze złączem ujemnym następnego. Na końcach łańcucha pozostają przewody dodatni i ujemny, które prowadzi się do odpowiedniego wejścia DC falownika.
W szeregu sumują się napięcia, natomiast natężenie pozostaje na poziomie najsłabszego modułu. Z tego powodu nie łączyłbym w jednym stringu paneli o różnych parametrach, ustawionych pod różnymi kątami albo częściowo zacienionych.
| Wariant | Co się zmienia | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Szeregowy | Rośnie napięcie, prąd pozostaje podobny | Jednorodna połać dachu i standardowy falownik stringowy | Cień na jednym module może ograniczyć pracę całego łańcucha |
| Równoległy | Rośnie prąd, napięcie pozostaje podobne | Układy z kilkoma zgodnymi stringami lub niektóre instalacje off-grid | Większy prąd wymaga właściwych przewodów i zabezpieczeń |
| Mieszany | Najpierw rośnie napięcie, potem sumuje się prąd | Większe instalacje z kilkoma połaciami i wejściami MPPT | Trzeba kontrolować parametry każdego stringu osobno |
Połączenie równoległe wykonuje się przez połączenie dodatnich przewodów razem i analogiczne połączenie przewodów ujemnych, zwykle za pomocą przeznaczonych do tego rozgałęźników. Nie jest to jednak metoda „na wszelki wypadek”. Przy kilku stringach równoległych mogą być potrzebne bezpieczniki stringowe i dodatkowe rozłączniki DC.
W instalacji z zacienieniem rozsądniejszym rozwiązaniem bywa zastosowanie osobnych MPPT, optymalizatorów albo mikrofalowników. Nie zawsze trzeba kupować droższe urządzenia. Najpierw sprawdzam, czy problemu nie da się rozwiązać prostszym podziałem modułów na niezależne stringi.
Jak wygląda podłączenie krok po kroku
Fizyczne połączenie modułów jest tylko fragmentem całej pracy. Poniższa kolejność pomaga zrozumieć przebieg instalacji, ale nie zastępuje projektu ani pomiarów elektrycznych. Po stronie DC występuje napięcie, które może być niebezpieczne również wtedy, gdy instalacja nie jest jeszcze podłączona do sieci.
- Rozplanowanie stringów zgodnie z napięciem, prądem, orientacją modułów i parametrami falownika.
- Ułożenie przewodów solarnych tak, aby nie zwisały, nie ocierały się o dach i nie były narażone na wodę stojącą lub ostre krawędzie.
- Połączenie modułów z użyciem kompatybilnych złączy PV, najczęściej typu MC4 lub odpowiedników wskazanych przez producenta.
- Sprawdzenie biegunowości i ciągłości obwodów przed podłączeniem przewodów do falownika.
- Poprowadzenie przewodów do rozdzielnicy DC lub bezpośrednio do falownika, jeśli projekt przewiduje takie rozwiązanie.
- Podłączenie strony AC do rozdzielnicy budynku przez dobrane zabezpieczenia i przewód o właściwym przekroju.
- Wykonanie pomiarów, konfiguracja falownika i uruchomienie zgodnie z instrukcją konkretnego urządzenia.
W czasie pracy nie należy łączyć ani rozłączać przewodów przy oświetlonych modułach i obciążonym obwodzie. Panel produkuje energię, gdy dociera do niego światło, więc samo wyłączenie falownika nie oznacza, że przewody na dachu są bez napięcia. Złącza DC rozłącza się wyłącznie w warunkach przewidzianych przez producenta i przy użyciu odpowiednich środków ochrony.
On-grid, off-grid i instalacja hybrydowa
W systemie on-grid panele przekazują prąd stały do falownika, a ten zamienia go na prąd przemienny wykorzystywany w domu. Nadwyżka może zostać oddana do sieci, ale instalacja standardowa nie zasila budynku podczas awarii sieci. To zabezpieczenie chroni osoby pracujące przy linii energetycznej.
System off-grid wymaga regulatora ładowania i akumulatora, a często także osobnego falownika wyspowego. Paneli nie podłącza się bezpośrednio do baterii, jeśli producent urządzeń nie przewidział takiej konfiguracji. W układzie hybrydowym trzeba dodatkowo sprawdzić sposób działania wyjścia awaryjnego EPS, pojemność magazynu i to, które obwody mają działać po zaniku napięcia.
Falownik, zabezpieczenia i uziemienie decydują o bezpieczeństwie
Falownik powinien być dobrany nie tylko do łącznej mocy paneli. Sprawdzam również napięcie startowe, zakres MPPT, maksymalny prąd na wejściu i dopuszczalne przewymiarowanie mocy DC. Zbyt niskie napięcie stringu może powodować częste wyłączanie, a zbyt wysokie stwarza ryzyko uszkodzenia urządzenia.
Po stronie DC stosuje się zależnie od projektu między innymi rozłącznik, ochronę przeciwprzepięciową SPD i zabezpieczenia nadprądowe stringów. Po stronie AC potrzebne są zabezpieczenia dobrane do falownika i instalacji budynku. Nie ma jednego uniwersalnego zestawu zabezpieczeń, ponieważ wpływają na niego długość przewodów, liczba stringów, sposób prowadzenia kabli, istniejąca instalacja odgromowa i wymagania producenta.
Ramy paneli oraz metalowa konstrukcja montażowa powinny zostać objęte połączeniem wyrównawczym i połączone z układem uziemiającym zgodnie z projektem. Przewody solarne muszą być odporne na promieniowanie UV, wilgoć i zmiany temperatury. Zwykły przewód instalacyjny poprowadzony po dachu to nieprawidłowe rozwiązanie, nawet jeśli na początku instalacja działa.
Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?
Najczęstsze błędy przy łączeniu modułów
- przekroczenie maksymalnego napięcia wejściowego falownika podczas mrozu,
- połączenie w jednym stringu paneli o różnych mocach i parametrach prądowych,
- podłączenie połaci wschodniej i zachodniej do jednego MPPT bez sprawdzenia, czy falownik to obsługuje,
- zastosowanie złączy różnych producentów, które wyglądają podobnie, lecz nie zapewniają pewnego styku,
- pozostawienie przewodów na dachu bez uchwytów i z ostrymi załamaniami,
- brak ochrony przeciwprzepięciowej albo przypadkowe łączenie kilku stringów równolegle,
- rozłączanie złączy DC pod obciążeniem.
Najbardziej podstępne są błędy, których nie widać podczas słonecznego dnia. Luźne złącze może początkowo tylko obniżać uzysk, lecz z czasem nagrzewać się i doprowadzić do uszkodzenia przewodu albo pożaru. Dlatego po montażu potrzebne są pomiary i kontrola połączeń, a nie tylko obserwacja aplikacji falownika.
Kiedy potrzebny jest instalator i jakie formalności obowiązują
Samodzielne zamontowanie konstrukcji lub przygotowanie trasy kablowej to co innego niż wykonywanie połączeń elektrycznych i uruchamianie instalacji. Przy napięciu DC, pracy na dachu i ingerencji w rozdzielnicę budynku ryzyko jest zbyt duże, aby traktować montaż jak podłączanie dodatkowego gniazdka.
Do prac warto wybrać osobę z doświadczeniem w fotowoltaice, uprawnieniami energetycznymi oraz, jeśli to możliwe, aktualnym certyfikatem instalatora OZE wydanym przez UDT. Po zakończeniu instalator powinien przekazać schemat, protokoły pomiarów, konfigurację falownika, instrukcje i informacje o zastosowanych zabezpieczeniach.
W Polsce mikroinstalacja on-grid wymaga zgłoszenia do właściwego operatora systemu dystrybucyjnego. Według informacji gov.pl zgłoszenie przyłączenia składa się najpóźniej 30 dni przed planowanym uruchomieniem. Operator wymienia licznik lub dostosowuje układ pomiarowy, jeśli dokumentacja spełnia wymagania.
Dla instalacji o mocy do 6,5 kW nie ma obowiązku uzyskiwania zgód administracyjnych wskazanych dla większych instalacji. Przy mocy powyżej 6,5 kW dochodzi między innymi uzgodnienie projektu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych i zawiadomienie Państwowej Straży Pożarnej o zakończeniu budowy. Szczegóły trzeba sprawdzić dla konkretnej nieruchomości i aktualnych wymagań OSD.
Co sprawdzić przed pierwszym uruchomieniem
Przed włączeniem instalacji przechodzę przez krótką listę kontrolną. Pozwala wychwycić problemy, które później mogłyby objawić się spadkiem produkcji, błędem falownika lub przegrzewaniem przewodów.
| Obszar kontroli | Co powinno być sprawdzone |
|---|---|
| Moduły | Stabilne mocowanie, brak uszkodzeń szyb i ram, prawidłowa polaryzacja |
| Stringi | Napięcie, ciągłość obwodu, zgodność liczby modułów z projektem |
| Przewody | Przekrój, odporność UV, brak przetarć, właściwe uchwyty i promienie gięcia |
| Zabezpieczenia | Dobór rozłączników, SPD, bezpieczników i zabezpieczeń AC do konkretnego układu |
| Falownik | Konfiguracja MPPT, komunikacja, data i czas, ograniczenia eksportu oraz tryb pracy |
| Dokumentacja | Protokół pomiarów, schemat instalacji, instrukcje i zgłoszenie do OSD |
Kolejność załączania strony AC i DC może różnić się między modelami falowników. Zamiast stosować poradę znalezioną dla innego urządzenia, trzymam się instrukcji producenta i oznaczeń na aparaturze. Po uruchomieniu sprawdzam, czy wszystkie stringi mają podobne warunki pracy i czy falownik nie zgłasza błędów izolacji, polaryzacji lub przepięcia.
Dobre połączenie paneli zaczyna się od projektu, nie od złączy
Najważniejsza decyzja zapada przed wejściem na dach. Trzeba dobrać liczbę modułów w stringu, rozdzielić połacie według ich warunków pracy i dopasować całość do falownika oraz zabezpieczeń. Samo poprawne zatrzaśnięcie złączy nie gwarantuje ani wydajności, ani bezpieczeństwa.
Jeżeli instalacja ma zasilać zwykły dom, najrozsądniej zlecić połączenia DC i AC fachowcowi, a samodzielnie skupić się na zebraniu dokumentacji, sprawdzeniu parametrów urządzeń i odbiorze prac. Dobrze wykonane pomiary, czytelny schemat i zgłoszenie do OSD są równie ważne jak liczba i moc zamontowanych paneli.
