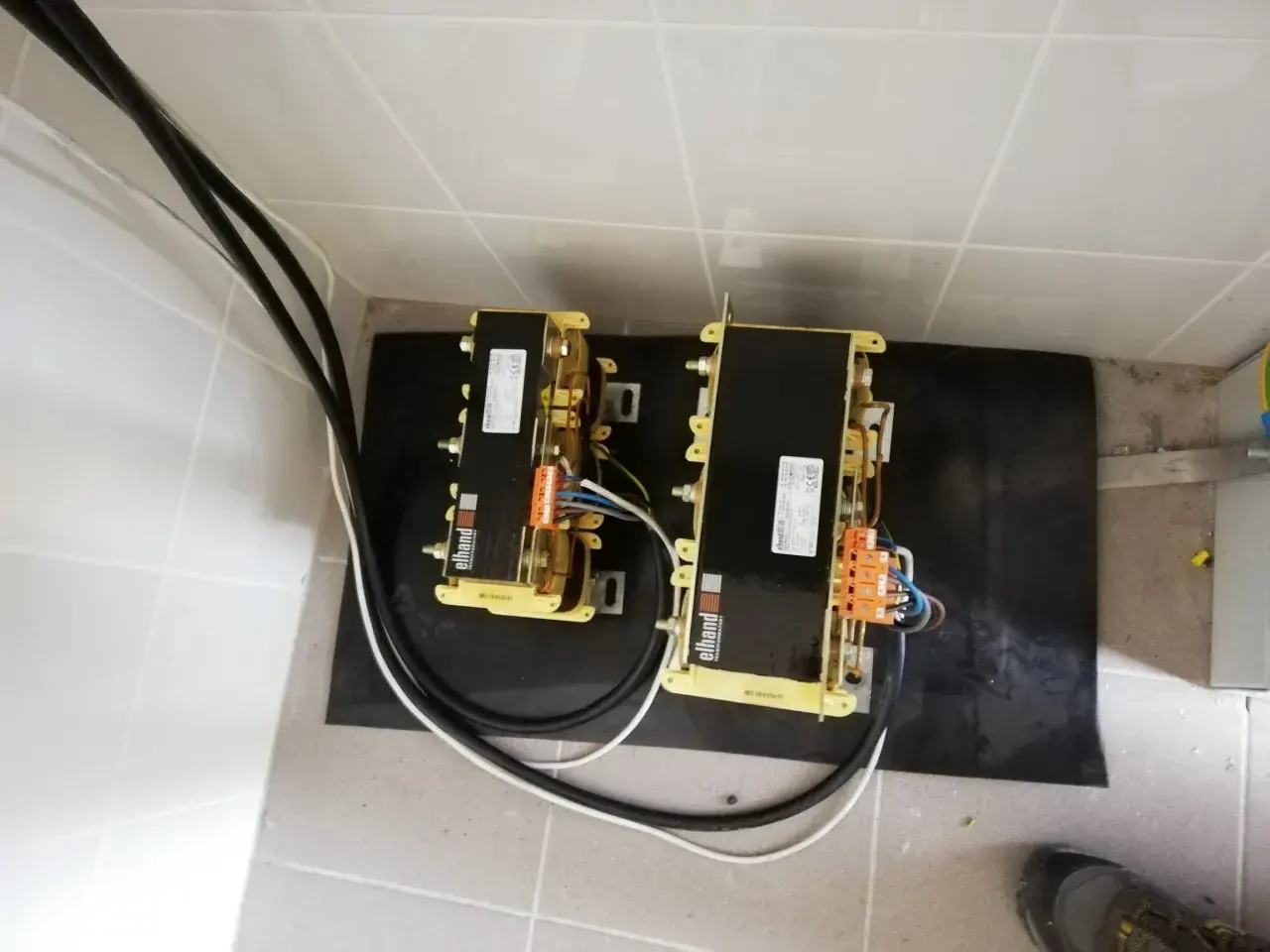

Dobór układu pomiarowego wpływa nie tylko na sposób podłączenia licznika, ale też na to, jak operator wyliczy zużycie energii i moc na fakturze. Wyjaśniam, czym różni się układ półpośredni od pośredniego, gdzie stosuje się każdy z nich, jak działają przekładniki oraz jakie błędy mogą zaburzyć rozliczenia.
Najkrótsza odpowiedź brzmi prościej, niż może się wydawać
- Półpośredni układ ma przekładniki prądowe, ale napięcie do licznika jest podawane bezpośrednio.
- Pośredni układ wykorzystuje zarówno przekładniki prądowe, jak i napięciowe.
- W obu rozwiązaniach licznik odczytuje wartości wtórne, a wynik jest przeliczany przez przekładnię przekładników.
- Półpośredni układ spotyka się najczęściej przy większych mocach w sieci niskiego napięcia, a pośredni przede wszystkim w sieciach średniego napięcia.
- Ostateczny wybór wynika z warunków przyłączenia i standardów właściwego operatora systemu dystrybucyjnego.
Układ pomiarowy pośredni a półpośredni różni się zakresem przekładników
W najprostszym ujęciu różnica dotyczy tego, które wielkości elektryczne są sprowadzane do poziomu możliwego do bezpiecznego pomiaru przez licznik. Układ półpośredni korzysta z przekładników prądowych, natomiast napięcie jest doprowadzane do licznika bezpośrednio z instalacji.
W układzie pośrednim przekładniki mierzą zarówno prąd, jak i napięcie. Licznik nie jest więc podłączony bezpośrednio do strony pierwotnej sieci. Odczytuje małe wartości wtórne, na przykład 5 A po stronie prądowej i 100 V po stronie napięciowej, a system pomiarowy uwzględnia odpowiednie mnożniki.
| Cecha | Układ półpośredni | Układ pośredni |
|---|---|---|
| Przekładniki prądowe | Tak | Tak |
| Przekładniki napięciowe | Nie | Tak |
| Napięcie po stronie licznika | Bezpośrednio z sieci | Przez przekładniki napięciowe |
| Typowe zastosowanie | Większe instalacje niskiego napięcia | Instalacje średniego i wyższego napięcia |
| Główne ryzyko rozliczeniowe | Błędna przekładnia prądowa | Błędna przekładnia prądowa lub napięciowa |
To rozróżnienie jest ważniejsze niż określenie „licznik pośredni” czy „licznik półpośredni”. Sam licznik może wyglądać podobnie, a o rodzaju całego rozwiązania decyduje kompletny układ pomiarowo-rozliczeniowy, razem z przekładnikami, przewodami, listwą kontrolną i konfiguracją urządzenia.
Jak działa układ półpośredni na niskim napięciu
W półpośrednim układzie pomiarowym przewody zasilające nie przechodzą przez zaciski prądowe licznika bezpośrednio. Na torach fazowych montuje się przekładniki prądowe, które zmniejszają duży prąd pierwotny do wartości obsługiwanej przez licznik.
Przykład jest łatwy do zobrazowania. Jeżeli przekładnik ma przekładnię 300/5 A, licznik widzi maksymalnie 5 A, a układ powinien przeliczyć wskazanie przez współczynnik 60. Przy odczycie 1200 kWh po stronie wtórnej rozliczeniowa wartość energii wyniesie 72 000 kWh, o ile taka konfiguracja została prawidłowo wpisana do licznika.
Napięcie, na przykład 230/400 V, jest w tym wariancie doprowadzone do licznika bez udziału przekładników napięciowych. Dlatego półpośredni układ pasuje do większych obiektów zasilanych z sieci niskiego napięcia, takich jak warsztat, sklep wielkopowierzchniowy, budynek usługowy, większa pompa ciepła albo rozbudowana instalacja z fotowoltaiką i magazynem energii.
Nie ma jednej uniwersalnej granicy mocy, przy której operator zawsze wymaga tego rozwiązania. Decyzja zależy między innymi od mocy przyłączeniowej, prądu obciążenia, zabezpieczenia oraz standardu OSD. Zwykły licznik bezpośredni jest prostszy, ale przy dużym prądzie wymuszanie przepływu całego obciążenia przez jego tory prądowe byłoby niepraktyczne albo niedopuszczalne.
Przekładnię trzeba dobrać do rzeczywistego obciążenia, a nie tylko do maksymalnego prądu zabezpieczenia. Zbyt duży przekładnik może pracować przez większość czasu przy małym ułamku zakresu i pogorszyć dokładność pomiaru. Właśnie ten błąd widuję najczęściej w projektach, w których ktoś dobiera przekładniki „na zapas”, bez sprawdzenia profilu zużycia.
Co zmienia się przy układzie pośrednim
Układ pośredni stosuje się głównie wtedy, gdy energia jest pobierana lub oddawana przy napięciu wyższym niż typowe napięcie niskiego napięcia. W praktyce dotyczy to przede wszystkim przyłączy średniego napięcia, na przykład zasilania zakładu z sieci 6, 10, 15 albo 20 kV.
W takim układzie przekładniki prądowe zmniejszają prąd, a przekładniki napięciowe zmniejszają napięcie. Licznik pracuje więc w bezpiecznych warunkach, mimo że po stronie pierwotnej występują wysokie napięcia i znaczne moce.
Jeżeli przekładnik prądowy ma przełożenie 300/5 A, a napięciowy 15 000/100 V, teoretyczny mnożnik całego układu wynosi 60 × 150, czyli 9000. To tylko przykład poglądowy. W rzeczywistej instalacji trzeba uwzględnić tabliczki znamionowe, sposób połączenia uzwojeń oraz ustawienia konkretnego licznika.
Pośredni pomiar jest bardziej rozbudowany, ponieważ dochodzą dodatkowe obwody napięciowe, zabezpieczenia, wymagania dotyczące izolacji i kontroli dostępu. Zyskujemy możliwość pomiaru dużej energii bez prowadzenia wysokiego napięcia do samego licznika, ale rośnie liczba elementów, które mogą wprowadzić błąd.
Ważne jest również to, że układ pośredni nie oznacza automatycznie lepszego pomiaru. O dokładności decyduje cały łańcuch pomiarowy, czyli licznik, przekładniki, obciążenie ich uzwojeń, długość przewodów, kolejność faz i konfiguracja. Najdroższy licznik nie naprawi źle dobranych przekładników.
Jak różnica wpływa na rachunek i eksploatację
W obu układach energia jest mierzona po stronie wtórnej, a następnie przeliczana na wartość pierwotną. Półpośredni układ ma jeden główny współczynnik wynikający z przekładni prądowej. W pośrednim trzeba uwzględnić co najmniej przekładnię prądową i napięciową.
| Kryterium | Półpośredni | Pośredni |
|---|---|---|
| Budowa | Przekładniki prądowe i licznik | Przekładniki prądowe, napięciowe i licznik |
| Poziom napięcia | Zwykle niskie napięcie | Zwykle średnie lub wyższe napięcie |
| Konfiguracja | Prostsza | Bardziej wymagająca |
| Konsekwencje błędnego mnożnika | Skala błędu zależna od przekładni prądowej | Możliwy błąd wynikający z iloczynu dwóch przekładni |
| Obsługa i kontrola | Wymaga kontroli torów prądowych i plomb | Wymaga kontroli torów prądowych, napięciowych i zabezpieczeń |
| Zastosowanie w domu | Rzadkie, raczej przy dużym przyłączu | Praktycznie nie występuje w typowym domu jednorodzinnym |
W rachunkach problemem nie jest sam fakt zastosowania przekładników, tylko niezgodność między instalacją a konfiguracją pomiaru. Odwrócona polaryzacja, zamieniona faza, brak jednej fazy albo wpisana przekładnia 400/5 zamiast 300/5 może powodować zaniżenie, zawyżenie lub nieprawidłowy kierunek energii.
Przy instalacji fotowoltaicznej, magazynie energii albo ładowarkach samochodowych trzeba dodatkowo sprawdzić pomiar dwukierunkowy. Licznik i przekładniki muszą poprawnie rozpoznawać zarówno pobór, jak i oddawanie energii do sieci. Zwykły podlicznik z komunikacją Modbus może świetnie nadawać się do automatyki domu, ale nie musi być licznikiem rozliczeniowym operatora.
Jak dobrać układ i sprawdzić go przed uruchomieniem
Punktem wyjścia są warunki przyłączenia oraz uzgodnienia z operatorem, a nie model urządzenia znaleziony w sklepie internetowym. To operator określa między innymi typ licznika, wymagane klasy dokładności, sposób plombowania, rodzaj przekładników i miejsce instalacji.
Przy doborze warto sprawdzić kilka parametrów. Prąd znamionowy przekładnika powinien odpowiadać planowanemu obciążeniu, licznik musi pasować do strony wtórnej 1 A lub 5 A, a moc znamionowa rdzenia musi uwzględniać długość i przekrój przewodów między przekładnikiem a licznikiem.
W dokumentacji technicznej często pojawia się zakres obciążenia strony wtórnej od 25 do 100 procent mocy znamionowej. Chodzi o to, aby przekładnik pracował w warunkach, w których zachowuje deklarowaną dokładność. Zbyt długie przewody albo dodatkowe urządzenia podłączone do tego samego rdzenia mogą ten warunek zaburzyć.
Dla układów rozliczeniowych spotyka się przekładniki prądowe klasy 0,2S, a dla napięciowych klasy 0,2, jednak konkretne wymagania zależą od kategorii układu i standardu operatora. W dokumentach technicznych może pojawić się także parametr FS, czyli współczynnik bezpieczeństwa przyrządu. Nie należy dobierać tych wartości na własną rękę, ponieważ operator może wymagać określonej konfiguracji.
Odbiór powinien obejmować sprawdzenie kolejności faz, biegunowości przekładników, ciągłości obwodów, wartości przekładni i zgodności konfiguracji licznika. Obwodu wtórnego przekładnika prądowego nie wolno samodzielnie rozłączać podczas pracy. Przy otwartym obwodzie mogą pojawić się niebezpieczne napięcia, dlatego czynności wykonuje uprawniony elektryk zgodnie z procedurą operatora.
Najważniejsza decyzja zapada przed zakupem licznika
Jeżeli obiekt pracuje na niskim napięciu, ale pobiera większy prąd, najczęściej analizuje się układ półpośredni. Gdy energia jest mierzona po stronie średniego napięcia, potrzebny jest zwykle układ pośredni z przekładnikami prądowymi i napięciowymi.
Nie wybierałbym rozwiązania wyłącznie na podstawie mocy urządzeń albo ceny licznika. Najpierw sprawdziłbym warunki przyłączenia, przewidywany profil obciążenia, wymagania operatora i sposób rozliczania energii czynnej, biernej oraz przepływów w obu kierunkach.
Dobrze zaprojektowany układ jest niewidoczny w codziennej pracy. Licznik pokazuje wiarygodne dane, automatyka domu lub zakładu może na nich polegać, a faktura nie zawiera niespodzianek wynikających z błędnej przekładni, polaryzacji czy konfiguracji pomiaru.
