Brama może otwierać się płynnie i bezpiecznie albo reagować z opóźnieniem, zatrzymywać się w przypadkowym miejscu i stwarzać realne zagrożenie. Dobrze zaplanowane podłączenie napędu bramy obejmuje nie tylko doprowadzenie zasilania, lecz także fotokomórki, lampę ostrzegawczą, sterowanie ręczne, zabezpieczenie obwodu i późniejsze testy. Pokazuję, jak podejść do instalacji, jakie przewody i elementy uwzględnić oraz kiedy zdecydowanie przekazać pracę elektrykowi lub instalatorowi automatyki.
Najważniejsze decyzje, które decydują o bezpiecznej pracy bramy
- Najpierw sprawdź mechanikę bramy, a dopiero potem dobieraj siłownik i centralę.
- Obwód 230 V powinien wykonać lub zweryfikować elektryk z odpowiednimi kwalifikacjami.
- Fotokomórki i wejście STOP są ważniejsze niż dodatkowe funkcje aplikacji.
- Przewody dobiera się do instrukcji konkretnego modelu, długości trasy i warunków montażu.
- Po instalacji trzeba sprawdzić kilka scenariuszy awaryjnych, a nie tylko nacisnąć pilot.
Od czego zacząć przed podłączeniem automatyki
Najczęstszy błąd polega na rozpoczęciu pracy od otwarcia obudowy centrali. Ja zaczynam od samej bramy. Skrzydła powinny poruszać się lekko, bez zacięć i nadmiernego luzu, a brama przesuwna musi mieć sprawne rolki, prowadzenie oraz ograniczniki. Automatyka nie naprawi krzywej konstrukcji, tylko będzie próbowała pokonać jej opory, co skróci życie silnika i może rozregulować zabezpieczenie przeciążeniowe.
Trzeba też ustalić typ konstrukcji. Brama przesuwna korzysta zwykle z silnika z przekładnią i listwy zębatej, natomiast brama skrzydłowa wymaga jednego siłownika na skrzydło albo rozwiązania z ramieniem łamanym. W przypadku bramy garażowej dochodzi napęd poruszający wózkiem po szynie. Instrukcja konkretnego zestawu jest ważniejsza niż ogólny schemat z internetu, ponieważ producenci różnie oznaczają zaciski i wejścia.
Co trzeba sprawdzić na miejscu
- masę, szerokość i wypełnienie bramy, które wpływa na obciążenie wiatrem,
- częstotliwość pracy, na przykład kilka cykli dziennie albo intensywne użytkowanie przez wspólnotę,
- odległość centrali od silnika, fotokomórek, lampy i punktu zasilania,
- miejsce na peszle, puszki i odpływ wody,
- możliwość ręcznego odblokowania napędu podczas awarii prądu.
Jeżeli brama jest ciężka, pełna albo ustawiona w miejscu narażonym na silny wiatr, nie dobieram napędu wyłącznie po deklarowanej masie. Zapas siły powinien wynikać także z oporów ruchu i warunków pracy. Zbyt mały napęd będzie się przegrzewał, ale przewymiarowany zestaw również nie jest idealny, bo może pracować z większą energią i wymagać dokładniejszej regulacji siły.

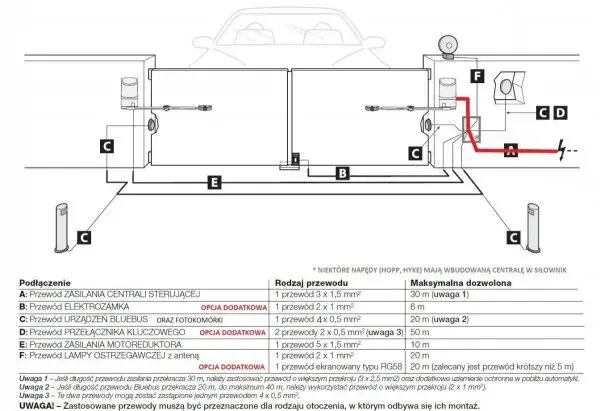

Jak wygląda prawidłowy układ przewodów
W typowej instalacji spotykają się cztery grupy połączeń. Pierwsza to zasilanie centrali, druga prowadzi do silnika lub siłowników, trzecia obsługuje urządzenia zabezpieczające, a czwarta służy do sterowania, na przykład przyciskiem, odbiornikiem radiowym albo modułem smart home.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Zasilanie centrali | Dostarcza energię do automatyki | Dobór zabezpieczenia, przewodu i sposobu prowadzenia wykonuje się według dokumentacji oraz warunków instalacji |
| Silnik lub siłowniki | Poruszają skrzydłem albo bramą przesuwną | Znaczenie ma kolejność przewodów, kierunek ruchu i przewód ochronny, jeśli przewiduje go konstrukcja |
| Fotokomórki | Wykrywają przeszkodę w świetle bramy | Trzeba zachować właściwą polaryzację oraz podłączyć nadajnik i odbiornik zgodnie ze schematem |
| Lampa ostrzegawcza | Sygnalizuje rozpoczęcie lub trwanie ruchu | Napięcie lampy musi odpowiadać wyjściu centrali, na przykład 12, 24 albo 230 V |
| Sterowanie dodatkowe | Obsługuje przycisk, domofon, radio lub moduł internetowy | Najczęściej wykorzystuje wejście impulsowe typu START, OPEN albo STEP-BY-STEP |
W instalacjach niskonapięciowych często wykorzystuje się przewody o przekroju 0,5-0,75 mm², ale nie jest to uniwersalna recepta. Dłuższa trasa, większy pobór prądu lub konkretny typ fotokomórki może wymagać innego przewodu. Zawsze sprawdzam maksymalny przekrój obsługiwany przez zacisk i zalecenia producenta, zamiast kierować się samym kolorem izolacji.
Przewody zasilające i sygnałowe najlepiej prowadzić w oddzielnych osłonach albo z zachowaniem odstępu. Ogranicza to ryzyko zakłóceń i ułatwia późniejszy serwis. Każde połączenie na zewnątrz powinno być zabezpieczone przed wilgocią, a peszel ułożony tak, aby woda nie spływała nim prosto do obudowy centrali.

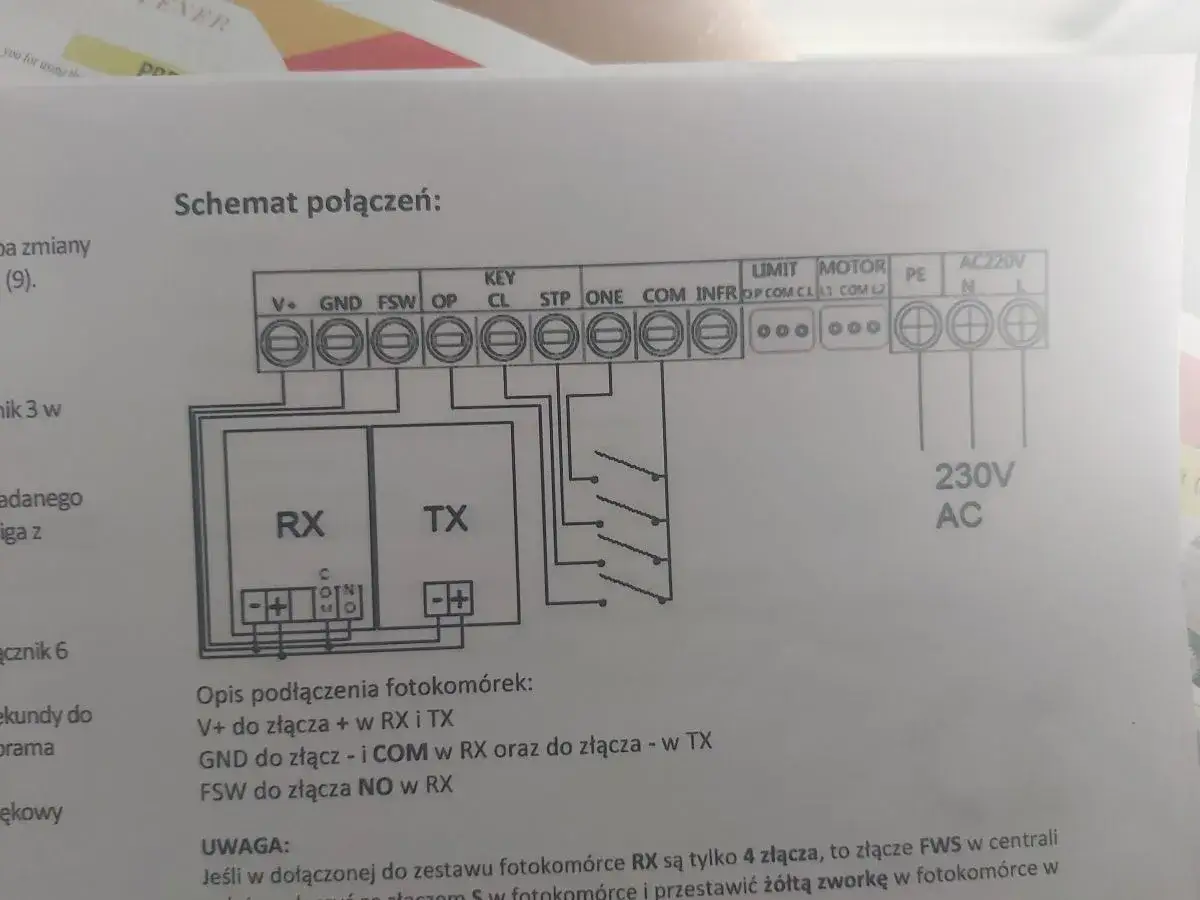

Podłączenie fotokomórek i elementów bezpieczeństwa
Fotokomórki tworzą niewidzialną barierę w świetle bramy. Gdy wiązka zostanie przerwana podczas zamykania, centrala powinna zatrzymać ruch albo odwrócić kierunek, zależnie od ustawień i modelu. To nie jest ozdobny dodatek do zestawu, tylko element, który może ograniczyć ryzyko uderzenia samochodu, dziecka lub zwierzęcia.
Najczęściej jedna fotokomórka jest nadajnikiem, a druga odbiornikiem. Do centrali trafiają przewody zasilające oraz przewód sygnałowy. W wielu zestawach wejście bezpieczeństwa pracuje jako NC, czyli styk normalnie zamknięty. Oznacza to, że przerwanie obwodu lub utrata zasilania fotokomórki ma zgłosić problem i zablokować niebezpieczny ruch. Nie wolno jednak zakładać, że każdy napęd wykorzystuje identyczną logikę.
Przeczytaj również: Jak otworzyć bramę garażową bez pilota? Bezpieczne sposoby
Co jeszcze powinno znaleźć się w układzie
- Wejście STOP, jeśli przewiduje je centrala, do zatrzymania bramy z użyciem przycisku awaryjnego.
- Lampa ostrzegawcza, która informuje osoby w pobliżu o rozpoczęciu ruchu.
- Listwa krawędziowa w instalacjach, w których ocena ryzyka wskazuje na potrzebę dodatkowego wykrywania nacisku.
- Wyłączniki krańcowe lub elektroniczne punkty zatrzymania, zależnie od konstrukcji napędu.
Fotokomórki montuje się naprzeciw siebie, stabilnie i na wysokości wskazanej w instrukcji. Nie powinny być ustawione tak, aby promienie słońca, roślinność albo śnieg regularnie zasłaniały soczewki. Z mojego doświadczenia wynika, że wiele problemów przypisywanych centrali ma prostszą przyczynę: lekko przesunięty odbiornik albo zabrudzoną obudowę.
Nie mostkuję wejścia bezpieczeństwa tylko po to, żeby brama zaczęła działać. Taki skrót może być dopuszczalny wyłącznie na czas diagnostyki prowadzonej zgodnie z dokumentacją, a po zakończeniu testu zabezpieczenie musi wrócić do układu. Sprawna brama bez aktywnych fotokomórek nie jest gotową instalacją.
Różnice między bramą przesuwną a skrzydłową
Choć zasada działania jest podobna, samo prowadzenie przewodów i regulacja wyglądają inaczej. Przy bramie przesuwnej centrala i silnik zwykle znajdują się obok siebie, więc trasa kablowa bywa krótka. Trzeba za to precyzyjnie ustawić listwę zębatą i sprawdzić współpracę z ogranicznikami.
| Rodzaj bramy | Największe wyzwanie | Typowa pułapka |
|---|---|---|
| Przesuwna | Ustawienie silnika, listwy zębatej i krańcówek | Za duży docisk listwy powoduje hałas, opory i przeciążenia |
| Skrzydłowa | Geometria mocowania siłowników i synchronizacja skrzydeł | Źle dobrane punkty mocowania ograniczają kąt otwarcia |
| Garażowa | Wyważenie płaszcza lub skrzydła oraz ustawienie toru jazdy | Napęd kompensuje opory mechaniczne zamiast pracować w prawidłowych warunkach |
W bramie skrzydłowej szczególnie ważne są odległości montażowe podane przez producenta. Nawet niewielka zmiana położenia uchwytu może zmienić siłę działającą na słupek i skrzydło. Nie kopiuję ustawień z innej posesji, bo podobnie wyglądające bramy mogą mieć zupełnie inną geometrię zawiasów.
Przy bramie przesuwnej trzeba zostawić miejsce na serwis i awaryjne odblokowanie silnika. Obudowa nie powinna być zalewana przez wodę z podjazdu, a przewód nie może wisieć w zasięgu zębów listwy ani ruchomych elementów. Taki detal jest mało efektowny, ale często decyduje o bezawaryjności przez kolejne sezony.
Ile kosztuje instalacja i gdzie najłatwiej przepłacić
W 2026 roku za sam napęd do bramy przesuwnej można przyjąć orientacyjnie około 1200-3000 zł, a zestaw do bramy skrzydłowej często kosztuje 1500-3500 zł. Do tego dochodzą fotokomórki, lampa, dodatkowe piloty, przewody i ewentualny moduł Wi-Fi albo GSM. Są to widełki orientacyjne, bo cena mocno zależy od udźwigu, marki, intensywności pracy i zakresu wyposażenia.
Robocizna przy prostym montażu często mieści się w przedziale 800-2000 zł, ale wykonanie nowego okablowania, przekop, kucie, regulacja bramy albo montaż na nietypowych słupkach może podnieść koszt. Za kompletną realizację z napędem, akcesoriami i instalacją rozsądnie jest zaplanować około 3000-7000 zł. Najtańsza oferta nie zawsze obejmuje konfigurację zabezpieczeń i test odbiorczy.
Najczęściej przepłaca się na dwóch skrajnościach. Pierwsza to zakup zbyt słabego zestawu, który po krótkim czasie wymaga wymiany. Druga to dopłacanie do funkcji smart home, gdy brama ma źle ustawioną mechanikę. Moduł sterowania z telefonu nie naprawi nieprawidłowo działającej fotokomórki ani źle wypoziomowanej prowadnicy.
Prace przy obwodzie 230 V, zabezpieczeniach i rozdzielnicy powinien wykonać albo sprawdzić elektryk z odpowiednimi kwalifikacjami. GUNB przypomina, że stan instalacji elektrycznych powinny kontrolować osoby posiadające wymagane uprawnienia lub kwalifikacje. Przy samodzielnym montażu można przygotować trasę kablową i elementy mechaniczne, ale podłączenie sieciowe oraz pomiary lepiej zostawić fachowcowi.
Integracja z inteligentnym domem bez osłabiania bezpieczeństwa
Napęd można połączyć z domofonem, przyciskiem, alarmem, modułem Wi-Fi, systemem KNX albo centralą smart home. Najbezpieczniej, gdy dodatkowy moduł korzysta z bezpotencjałowego styku przekaźnika. Taki styk działa jak chwilowe naciśnięcie przycisku i nie podaje własnego napięcia na wejście centrali.
Przed zakupem modułu sprawdzam trzy rzeczy: czy centrala ma wejście impulsowe, czy urządzenie obsługuje odpowiedni typ styku oraz czy można zachować sterowanie lokalne po awarii internetu. Dobrze zaprojektowany system pozwala otworzyć bramę pilotem lub przyciskiem także wtedy, gdy serwer aplikacji jest niedostępny.
Samo sterowanie z telefonu nie powinno być jedynym zabezpieczeniem. Ustawiam silne hasło, włączam uwierzytelnianie wieloskładnikowe, ograniczam uprawnienia użytkowników i nie udostępniam gościom stałego dostępu administratora. Historia otwarć jest przydatna, ale nie zastępuje fotokomórek, krańcówek i prawidłowej regulacji siły.
Przy domofonie lub integracji z alarmem trzeba jasno ustalić, czy impuls tylko otwiera bramę, czy również uruchamia pełny cykl. W domu jednorodzinnym zwykle wystarczy chwilowe sterowanie, natomiast obiekt firmowy może wymagać kontroli dostępu, identyfikacji użytkownika i ręcznego trybu awaryjnego.
Testy, których nie pomijam po zakończeniu pracy
Po podłączeniu nie ograniczam się do sprawdzenia, czy brama rusza. Najpierw obserwuję kierunek ruchu, płynność startu, zatrzymanie na krańcówkach i reakcję na pilot. Potem wykonuję testy z przeszkodą, przerwaniem wiązki fotokomórki oraz odłączeniem zasilania.
- Otwórz i zamknij bramę kilka razy, obserwując nietypowy hałas i opóźnienia.
- Przerwij wiązkę fotokomórki podczas zamykania i sprawdź, czy ruch zostanie zatrzymany lub odwrócony.
- Użyj przycisku STOP, jeśli jest zainstalowany, i potwierdź natychmiastowe zatrzymanie.
- Sprawdź działanie lampy ostrzegawczej z różnych miejsc posesji.
- Odłącz zasilanie i przetestuj ręczne odblokowanie napędu.
- Sprawdź, czy brama nie rusza po ponownym pojawieniu się napięcia bez świadomego polecenia.
- Przetestuj sterowanie z aplikacji oraz działanie lokalnego pilota.
Jeśli brama zatrzymuje się za wcześnie, dojeżdża z dużą siłą albo wykonuje ruch odwrotny do oczekiwanego, nie koryguję od razu przypadkowych parametrów. Najpierw sprawdzam mechanikę, przewody, krańcówki i ustawienie fotokomórek. Regulacja siły nie powinna służyć do maskowania oporów, bo może pogorszyć bezpieczeństwo.
Raz lub dwa razy w roku warto oczyścić fotokomórki, sprawdzić mocowanie przewodów, nasmarować elementy zgodnie z instrukcją i wykonać ponowny test zabezpieczeń. Przy bramach intensywnie użytkowanych przeglądy powinny być częstsze. Mała kontrola zajmuje kilka minut, a potrafi ujawnić problem, zanim napęd przestanie działać w najmniej wygodnym momencie.
Dobrze podłączona brama to także spokojniejszy dom
Największą różnicę robi nie liczba funkcji, lecz poprawna kolejność decyzji. Najpierw sprawdzam bramę i dobieram napęd, później planuję przewody, zabezpieczenia i osprzęt, a dopiero na końcu dokładam aplikację lub integrację z inteligentnym domem.
Jeżeli instalacja wymaga ingerencji w obwód 230 V, pomiarów albo prowadzenia przewodów w rozdzielnicy, zlecam ten etap fachowcowi. Samodzielnie można dobrze przygotować założenia, ale bezpieczeństwo ludzi i mienia ma pierwszeństwo przed oszczędnością na montażu.
Po uruchomieniu zostawiam przy centrali instrukcję, opis przewodów i informację o sposobie awaryjnego odblokowania. Dzięki temu kolejny serwisant nie musi zgadywać, co kryje się pod obudową, a domownicy wiedzą, jak zachować się podczas awarii prądu lub nieprawidłowej pracy bramy.
