Jak podłączyć kabel żółto-zielony w gniazdku i lampie?

Gdy podczas montażu gniazdka, lampy albo urządzenia widzę żyłę w żółto-zielone paski, traktuję ją jako element ochrony przeciwporażeniowej, a nie kolejny przewód zasilający. Wyjaśniam, jak podłączyć kabel żółto-zielony w typowych sytuacjach, gdzie znajduje się zacisk PE, co zrobić z nim przy lampie klasy II oraz dlaczego w starej instalacji sam kolor nie wystarcza.

Co oznacza żółto-zielony przewód

Żółto-zielona izolacja jest zarezerwowana dla przewodu ochronnego PE. Jego zadaniem jest odprowadzenie prądu uszkodzeniowego z metalowej obudowy urządzenia i ułatwienie szybkiego zadziałania zabezpieczenia. Dzięki temu prąd nie powinien przepłynąć przez człowieka dotykającego uszkodzonego sprzętu.

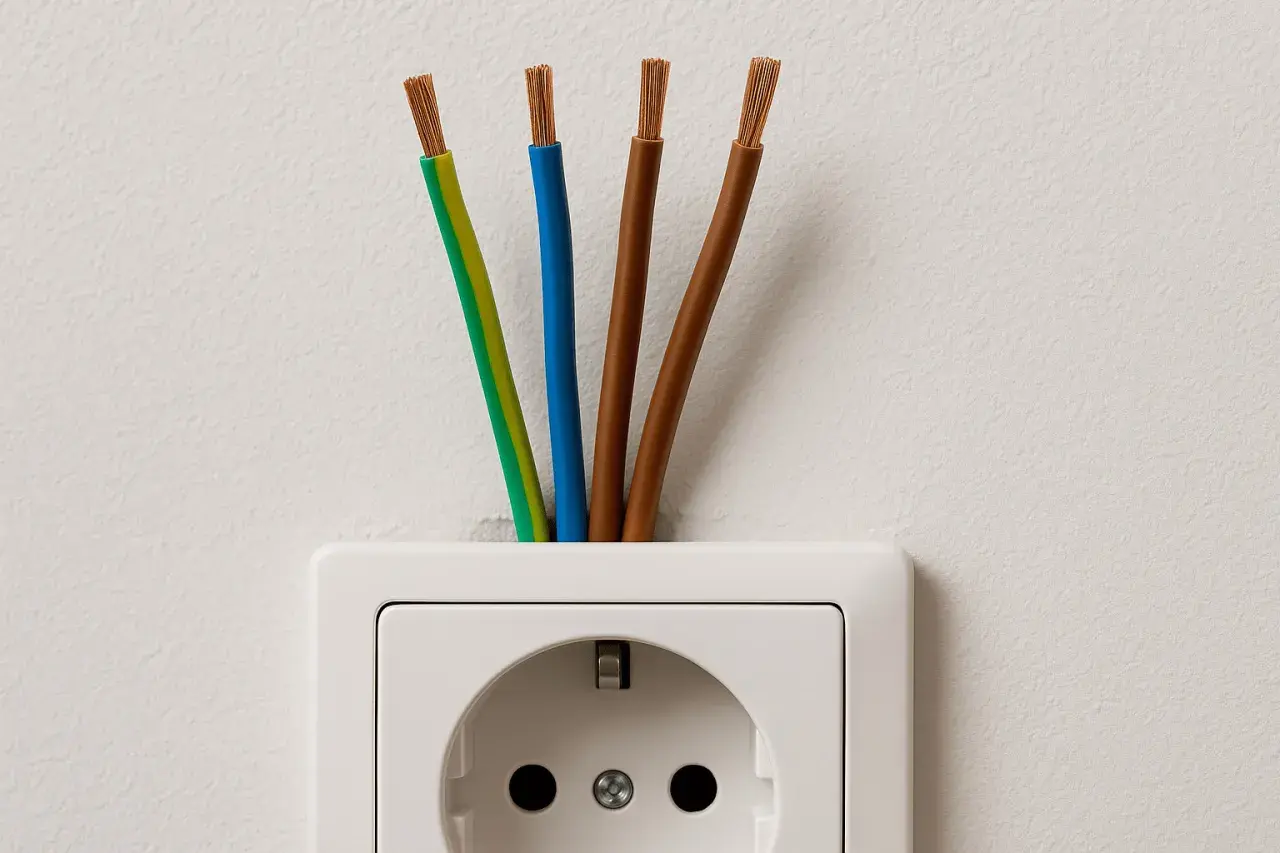

W typowym obwodzie jednofazowym spotykam trzy podstawowe żyły. Brązowa, czarna albo szara zwykle pełni funkcję fazy L, niebieska jest przewodem neutralnym N, a żółto-zielona odpowiada za ochronę PE.

Kolor jest bardzo dobrą wskazówką w nowej, poprawnie wykonanej instalacji, ale nie traktuję go jako dowodu. W starych mieszkaniach przewody bywają zamienione, przemalowane albo podłączone niezgodnie ze sztuką. Przed dotknięciem żyły trzeba sprawdzić jej funkcję i potwierdzić brak napięcia.

Bezpieczeństwo przed podłączeniem ma pierwszeństwo

Najpierw wyłączam zabezpieczenie odpowiedzialne za dany obwód, a nie tylko ścienny włącznik. Włącznik może rozłączać jedynie fazę, podczas gdy w puszce nadal może występować napięcie. Jeśli nie wiem, który wyłącznik odpowiada za obwód, wyłączam zasilanie główne i zabezpieczam rozdzielnicę przed przypadkowym załączeniem.

Brak napięcia sprawdzam wskaźnikiem dwubiegunowym, przykładając go do właściwych punktów pomiarowych. Sam śrubokręt z neonówką nie daje wystarczającej pewności. Przy pracach w instalacji stałej rozsądny zestaw obejmuje także izolowane narzędzia, dobre oświetlenie i złączki dopasowane do przekroju przewodu.

1. Wyłącz właściwe zabezpieczenie w rozdzielnicy.
2. Sprawdź brak napięcia na wszystkich żyłach, nie tylko na żółto-zielonej.
3. Odczytaj oznaczenia zacisków i instrukcję urządzenia.
4. Podłącz przewód ochronny wyłącznie do zacisku PE lub symbolu uziemienia.
5. Skontroluj, czy miedź nie wystaje poza zacisk i czy przewód nie jest naprężony.

Jeśli widzę nadpaloną izolację, luźne żyły aluminiowe, dwa przewody zamiast trzech albo niejasne mostki w puszce, przerywam pracę. W takiej sytuacji elektryk powinien zidentyfikować układ sieci i wykonać pomiary ochronne, ponieważ samo dokręcenie śruby nie naprawi wadliwej instalacji.

Jak podłączyć żyłę ochronną w gniazdku

W gniazdku z bolcem lub stykami ochronnymi żółto-zieloną żyłę podłączam do zacisku oznaczonego PE albo symbolem uziemienia. Ten zacisk musi być elektrycznie połączony z bolcem lub bocznymi stykami ochronnymi. Przewód nie powinien trafiać do zacisku L ani N, nawet jeśli gniazdko ma nietypowy układ konstrukcyjny.

Żyły fazową i neutralną podłącza się do zacisków oznaczonych odpowiednio L i N. Przy montażu ważniejsze od sugerowania się położeniem otworów jest prawidłowe oznaczenie na osprzęcie. Połączenie ochronne powinno być trwałe, a przewód należy poprowadzić tak, aby przy wyciąganiu gniazdka z puszki nie wyrwał się jako pierwszy.

Nie wykonuję połączenia PE z N w dowolnym miejscu instalacji. W nowszych układach rozdział przewodu PEN na PE i N odbywa się w określonym punkcie, zwykle w rozdzielnicy głównej. Za miejscem rozdziału przewody PE i N pozostają oddzielne, a ich przypadkowe połączenie może powodować zadziałanie wyłącznika różnicowoprądowego i osłabiać ochronę.

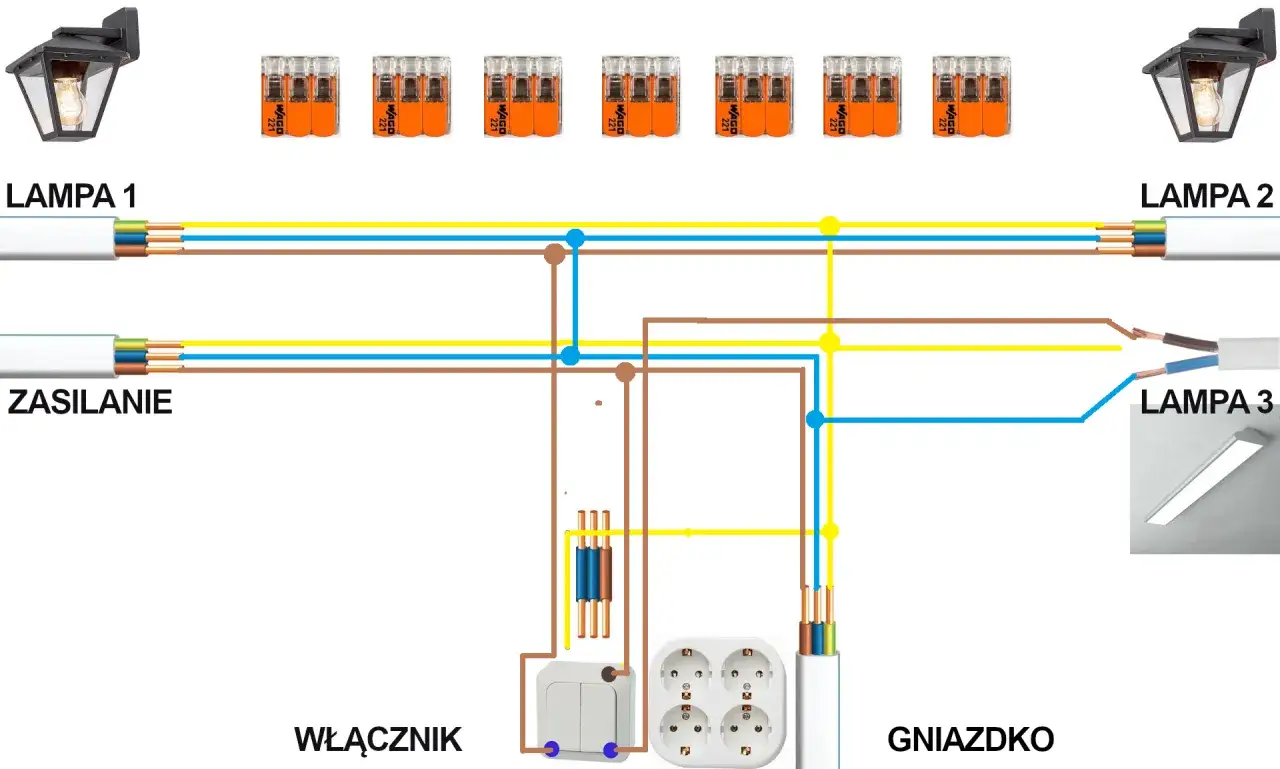

Podłączenie przewodu do lampy zależy od klasy ochronności

Oprawa klasy I

Metalowa lampa klasy I ma zacisk ochronny oznaczony symbolem uziemienia. W tym przypadku żółto-zieloną żyłę podłączam właśnie tam, często do śruby z symbolem ⏚ albo do zacisku oznaczonego PE. Nie przykręcam jej przypadkowo do dowolnej części metalowej, jeśli producent nie przewidział takiego punktu.

Przewód ochronny powinien pozostać połączony także wtedy, gdy lampa działa i świeci bez niego. Jego rola ujawnia się dopiero przy uszkodzeniu izolacji. Sprawna żarówka nie jest dowodem, że oprawa została bezpiecznie podłączona.

Przeczytaj również: Sprawność paneli fotowoltaicznych - ile energii dają naprawdę?

Oprawa klasy II

Jeżeli na lampie znajduje się symbol dwóch kwadratów, urządzenie ma podwójną lub wzmocnioną izolację. Takiej oprawy nie podłącza się do PE, ponieważ ochrona została rozwiązana konstrukcyjnie. Żółto-zieloną żyłę wychodzącą z sufitu należy zakończyć w osobnej, zamkniętej złączce.

Nie zostawiam jej z odsłoniętą miedzią, nie łączę z niebieskim N i nie obcinam na stałe. Gdy ktoś w przyszłości wymieni lampę na model klasy I, zachowany przewód ochronny może okazać się potrzebny. Brak symbolu dwóch kwadratów i brak zacisku PE przy metalowej oprawie to sygnał, żeby zatrzymać montaż i sprawdzić instrukcję producenta.

Co zrobić w starej instalacji i przy urządzeniach smart

W starszych budynkach można spotkać instalację dwużyłową z przewodem PEN, który łączy funkcję ochronną i neutralną. Taki układ nie jest tym samym co współczesne, oddzielne PE i N. Nie wolno samodzielnie uznać dowolnej żółto-zielonej żyły za prawidłowy przewód ochronny, zwłaszcza gdy instalacja była wielokrotnie przerabiana.

Szczególnej ostrożności wymaga popularne dawniej mostkowanie bolca z zaciskiem neutralnym w gniazdku. Ocena takiego rozwiązania zależy od układu sieci, stanu przewodu, przekroju oraz zabezpieczeń. Nie przenoszę tego mostka do nowej instalacji i nie wykonuję go na podstawie samego koloru.

Przy inteligentnych włącznikach i przekaźnikach sprawdzam schemat zacisków, ponieważ część urządzeń wymaga przewodu N, część pracuje bez niego, a niektóre moduły mają zacisk PE wyłącznie dla ochrony obudowy. PE nie zastępuje neutralnego N, nawet jeśli urządzenie po takim podłączeniu chwilowo reaguje.

Podobnie postępuję przy oświetleniu ogrodowym. Oprócz przewodu ochronnego znaczenie mają właściwy stopień ochrony IP, zabezpieczenie różnicowoprądowe i odporne na wilgoć złącza. W ogrodzie prowizoryczna kostka pozostawiona na ziemi jest znacznie większym problemem niż sam wybór koloru przewodu.

Błędy, przez które ochrona przestaje działać

• Podłączenie PE do N w przypadkowym miejscu instalacji.
• Wykorzystanie żółto-zielonej żyły jako przewodu fazowego lub neutralnego.
• Przecięcie albo usunięcie PE, gdy urządzenie nie ma widocznego zacisku.
• Połączenie przewodu ochronnego przez zwykły wyłącznik, bezpośrednio lub pośrednio.
• Skręcenie żył i owinięcie ich taśmą zamiast użycia właściwej złączki.
• Sprawdzenie instalacji wyłącznie próbnikiem jednobiegunowym.
• Podłączenie metalowej oprawy bez ustalenia, czy jest klasy I, czy klasy II.

Najczęściej spotykam dwa pozornie drobne problemy: przewód wsunięty zbyt płytko do zacisku oraz zbyt długą odizolowaną końcówkę. Oba mogą doprowadzić do grzania połączenia. Po montażu sprawdzam dokręcenie, unieruchomienie przewodu i brak odsłoniętej miedzi, a przy zmianach w instalacji stałej zlecam pomiar ciągłości PE, rezystancji izolacji i skuteczności ochrony.

Żółto-zielona żyła nie jest miejscem na domysły

Najprostsza reguła brzmi tak: żółto-zielony przewód trafia do zacisku PE, a jeśli urządzenie nie wymaga ochrony, zostaje bezpiecznie odizolowany. Nie podłączam go do N, L, rur ani przypadkowych elementów metalowych i nie uznaję koloru za wystarczającą diagnozę w starej instalacji.

Jeżeli po odłączeniu zasilania nie potrafię jednoznacznie rozpoznać przewodów albo urządzenie nie ma czytelnych oznaczeń, kończę montaż na tym etapie. Dobrze wykonane połączenie ochronne ma chronić także wtedy, gdy pierwszy błąd pojawi się dopiero wiele miesięcy później, dlatego w razie wątpliwości bezpieczniejsza jest kontrola elektryka niż eksperymentowanie pod napięciem.
